Tabelas de resultados

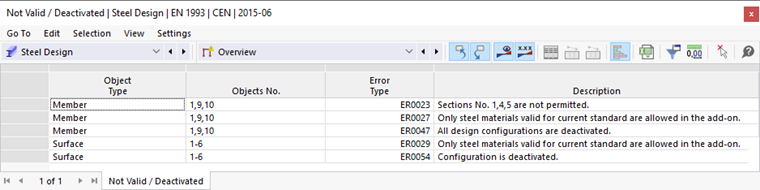

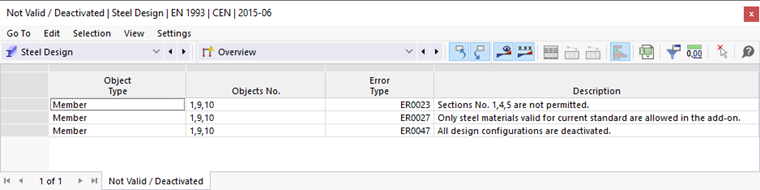

Defina novamente a categoria Steel Design na lista. A tabela "Not Valid / Deactivated" é exibida. Ela fornece uma visão geral das secções, materiais e superfícies que não foram considerados durante o dimensionamento em aço.

Para verificar os resultados específicos de dimensionamento de cada barra, use as categorias na lista da barra de ferramentas. Cada categoria possui um conjunto de tabelas atribuído.

Design Ratios on Members

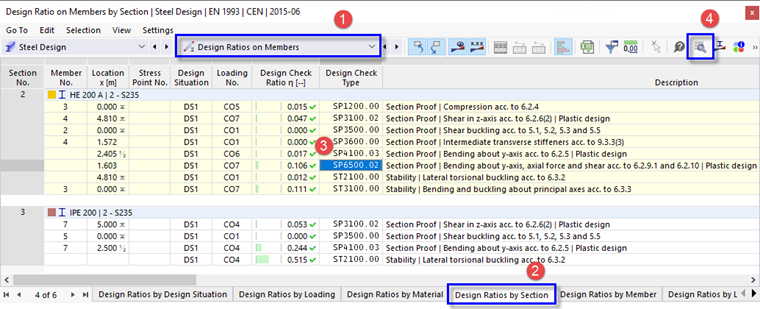

Selecione a categoria Design Ratios on Members (1). Os coeficientes de dimensionamento de cada barra são listados em cada folha de tabela segundo diferentes critérios. Defina a tabela Design Ratios by Cross-Section (2).

Esta tabela apresenta os resultados máximos de cada secção. Os valores listados na coluna "Design Check Ratio" representam as relações entre os valores de dimensionamento existentes e as respetivas resistências de dimensionamento. Incluem as verificações da secção bem como as verificações de estabilidade. As primeiras são identificadas como tipos de verificação "SP", as últimas como "ST". Por exemplo, "SP6500.02" representa a verificação da secção para flexão em torno do eixo y, força axial e corte de acordo com a EN 1993-1-1, 6.2.9.1 e 6.2.10. Selecione esta linha nos resultados do HEA 200 (3). O maior coeficiente desse tipo de dimensionamento para esta secção foi calculado para a viga da estrutura (n.º de barra 4). A posição x é assinalada por uma seta nos gráficos.

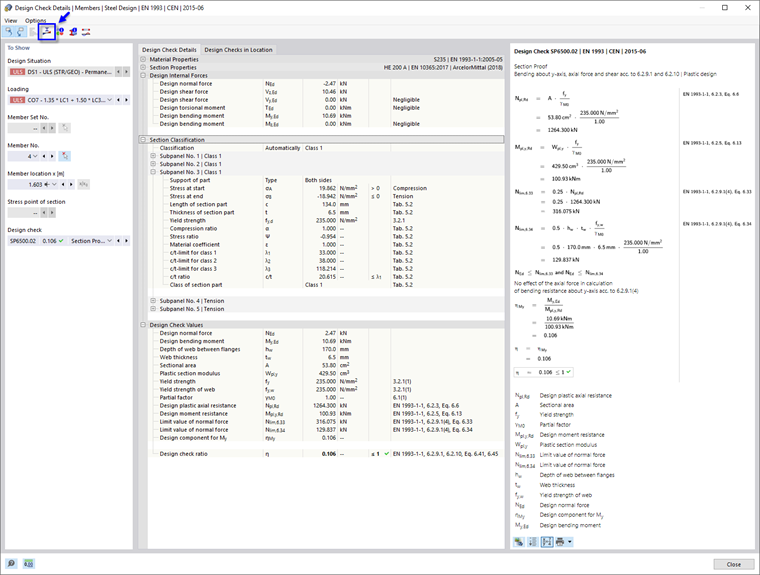

Para examinar os detalhes de dimensionamento desta verificação, clique no botão Detalhes da verificação na barra de ferramentas da tabela (4). A janela "Design Check Details" abre-se.

Esta janela apresenta todos os parâmetros do dimensionamento e as equações relevantes. Ao clicar no botão Alterar vista de fórmula na área inferior direita, pode alternar entre valores e símbolos apresentados nas fórmulas do dimensionamento.

Ao abrir o item em árvore "Section Classification", também pode verificar a classificação da secção HEA.

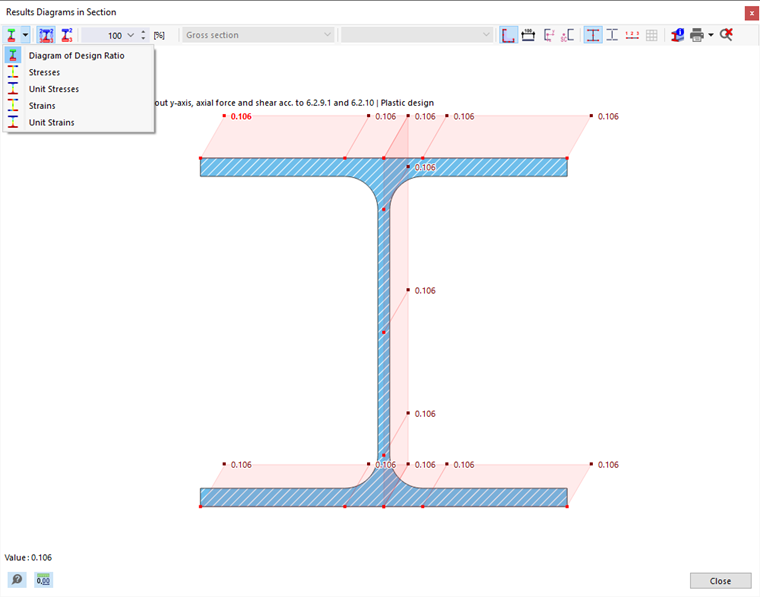

Para apresentar o diagrama de resultados da secção, clique no botão Diagrama na secção na barra de ferramentas.

Utilizando o botão de lista Diagrama de relação de cálculo , também pode apresentar as tensões ou deformações da secção da viga da estrutura. Clique em Close para fechar esta janela.

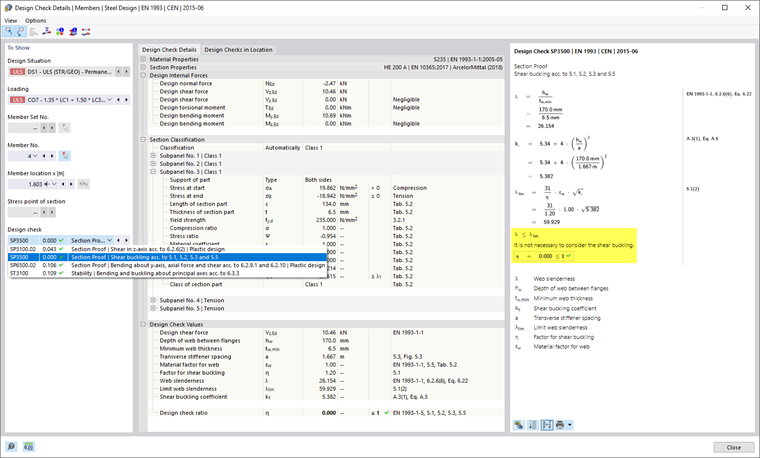

Para verificar os resultados do dimensionamento à encurvadura por esforço cortante desta barra, selecione a opção SP3500 na lista "Design check".

Uma vez que a esbelteza da alma da secção HEA está abaixo do valor limite, não é necessário considerar a encurvadura por esforço cortante. Os enrijecedores transversais que foram definidos para a viga da estrutura, assim, não têm influência neste tipo de dimensionamento.

Volte às tabelas clicando em Close.

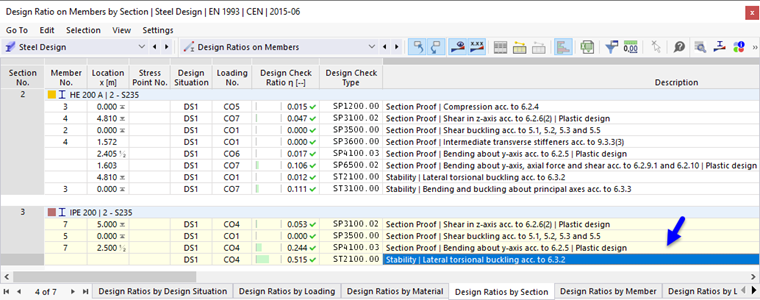

O maior coeficiente global do dimensionamento de estabilidade é para a secção IPE 200. Selecione esta linha.

Clique no botão Detalhes da verificação na barra de ferramentas da tabela para abrir novamente a janela "Design Check Details".

Pode examinar novamente os valores da verificação de dimensionamento, como o momento crítico elástico, a esbelteza, etc.

Para imprimir os detalhes, clique no botão Botão de lista junto ao botão Imprimir . Selecione a opção Print Graphics to Printout Report. As equações desta verificação de dimensionamento são exportadas para o relatório sem o abrir.

Volte às tabelas clicando em Close.

Governing Results

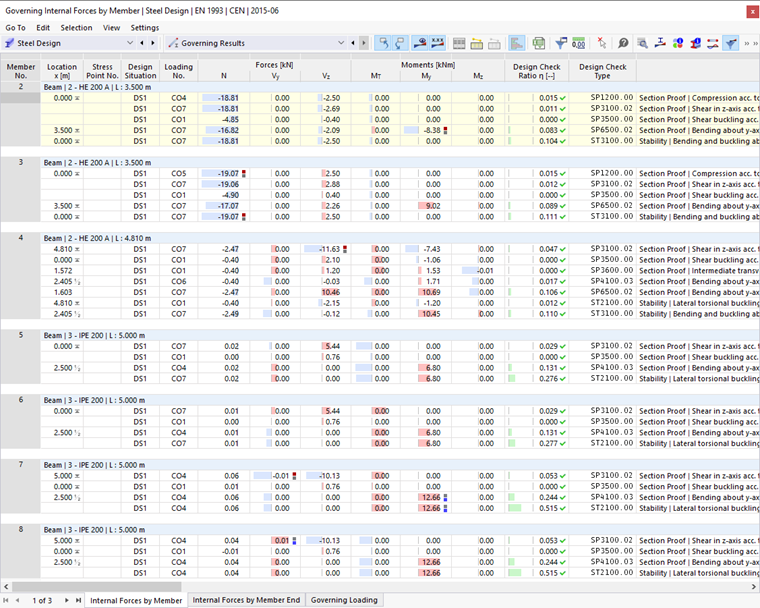

Na barra de ferramentas da tabela, selecione a categoria Governing Results (veja a imagem Categories for Design Results). As forças internas e o carregamento condicionante de cada barra são listados em várias tabelas. A tabela Internal Forces by Member está predefinida.

Nesta tabela, as forças internas relevantes para os diferentes tipos de dimensionamento são listadas para cada barra. As forças ou momentos condicionantes são identificados pelos símbolos Máximo . Também pode examinar qual combinação de cargas gera as forças internas relevantes para cada tipo de dimensionamento.

Sugestão

A tabela "Internal Forces by Member End" contém as forças e momentos máximos nas extremidades de cada barra. Pode utilizá-los para dimensionar as ligações.
