A viga de pórtico não é suportada apenas nas suas extremidades, mas também pelas duas vigas de plataforma interiores. Representam apoios laterais que reduzem o seu comprimento efetivo. Devido à excentricidade da viga de pórticos, é necessário ajustar os tipos de nós dessas vigas de plataforma para que possam ser adequadamente considerados pelo software.
Tipos de nó

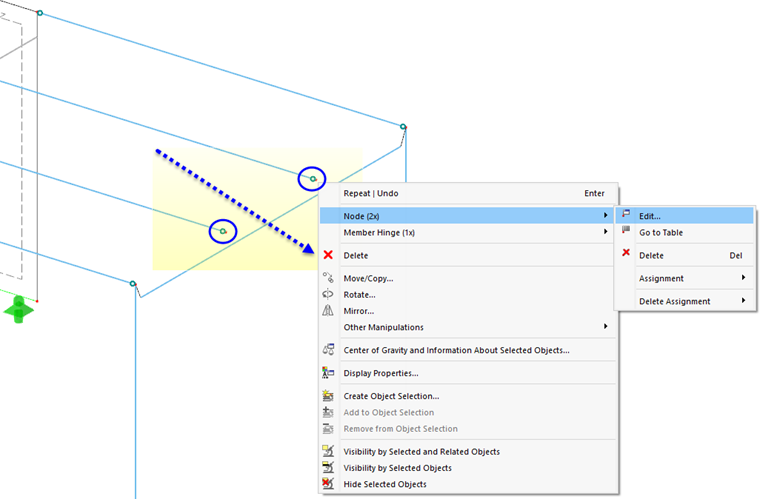

Para seleccionar dois nós de extremidade de vigas de plataforma central (nos. 23 e 21) desenhando uma janela sobre eles. Em seguida, clique com o botão direito um desses nós para abrir o menu de atalho.

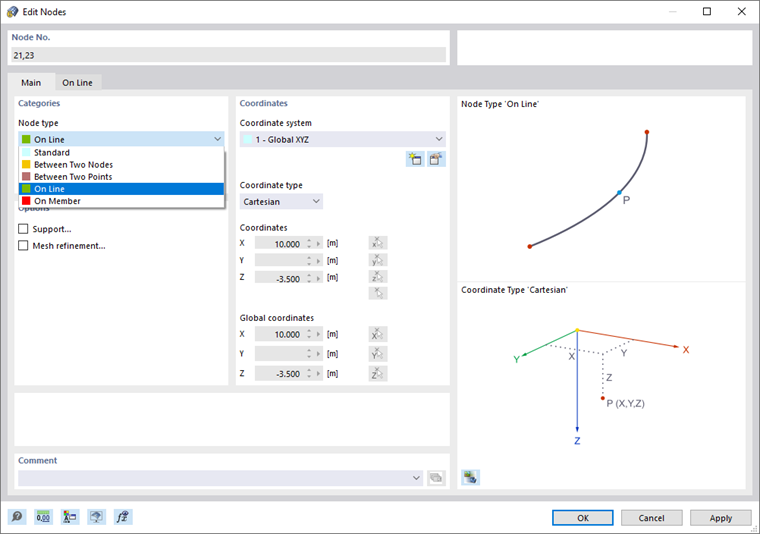

Selecione Nó (2x) e Editar para abrir a caixa de diálogo 'Editar nós'. Na área 'Categorias', seleccione a opção de tipo de nó Na linha a partir da lista.
O separador 'Na linha' é aberto. Certifique-se de que a linha 26 está atribuída – é a linha de definição da viga de pórticos.
Clique em OK para que a linha seja atribuída aos nós das duas vigas de plataforma. Em seguida, clique em Sim para confirmar a questão se os resultados devem ser eliminados.
Comprimentos efetivos
Clique duas vezes na viga de pórtico (barra nº 4) para definir as suas configurações de dimensionamento.
Na caixa de diálogo 'Editar barra', selecione o separador Tipos de dimensionamento. Como a viga de pórtico é apoiada lateralmente pelas vigas de plataforma de ligação, é necessário novamente um novo tipo de comprimentos efetivos.
Clique no botão
como visto no
A criar um novo tipo de comprimento efetivo

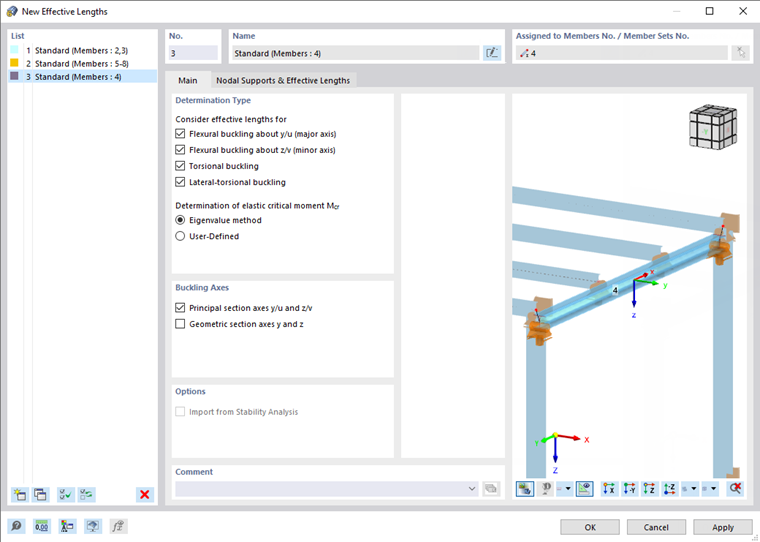

para abrir a caixa de diálogo 'Novos comprimentos efetivos'.
A configuração padrão é adequada. Selecione o separador Apoios de nós e comprimentos efetivos.
Os nós inicial e final são suportados com as configurações padrão. Para adicionar os apoios das duas vigas de plataforma de ligação ao longo da viga, seleccione a caixa de selecção Nós intermédios (1).
Clique com o botão esquerdo
para definir a barra modelo com os nós intermédios (2). Em seguida, selecione a viga de pórtico (barra nº 4) através do clique sobre a mesma no espaço de trabalho.

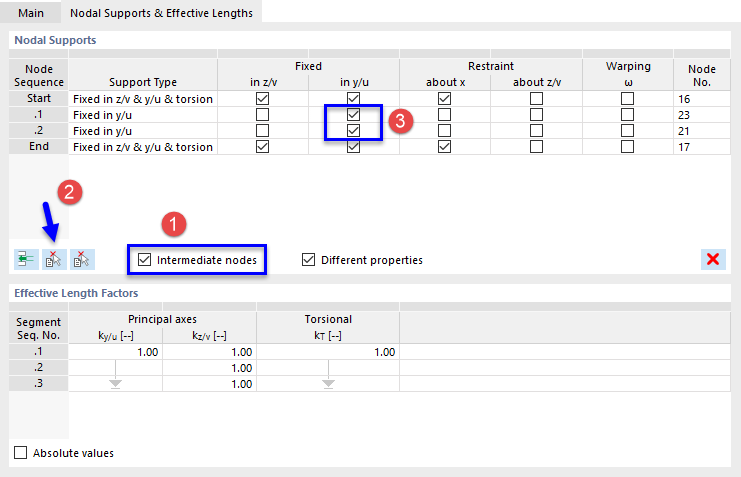

São inseridas duas linhas na área 'Apoios de nós' da caixa de diálogo 'Novos comprimentos efetivos' (ver a imagem Adicionar apoios intermédios). Seleccione as caixas de selecção Fixo em y/u para cada um dos nós intermédios (3): As vigas de ligação representam apoios laterais no eixo y da viga, que podem ser verificados no modo de vista real (ver imagem Como definir a excentricidade abaixo).

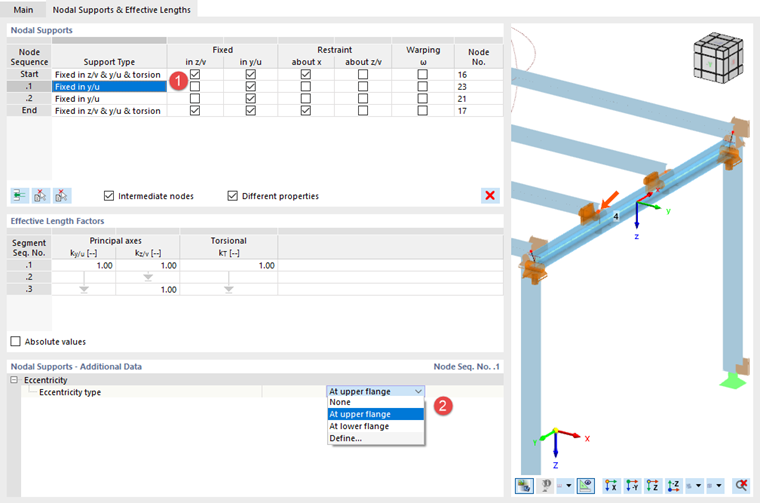

As vigas da plataforma estão ligadas no banzo superior da viga de pórticos. Esta excentricidade pode ser considerada quando as formas próprias são determinadas.
Selecione a linha do primeiro apoio intermédio (1).
Na área 'Apoios de nós - dados adicionais', abra a lista de tipos de excentricidade e selecione No banzo superior (2).
Em seguida, selecione a linha do segundo apoio intermédio na área 'Apoios de nós' (sequência de nós .2) e atribua a No banzo superior também a excentricidade.
Clique em OK para fechar a caixa de diálogo e regressar à caixa de diálogo 'Editar barras'.

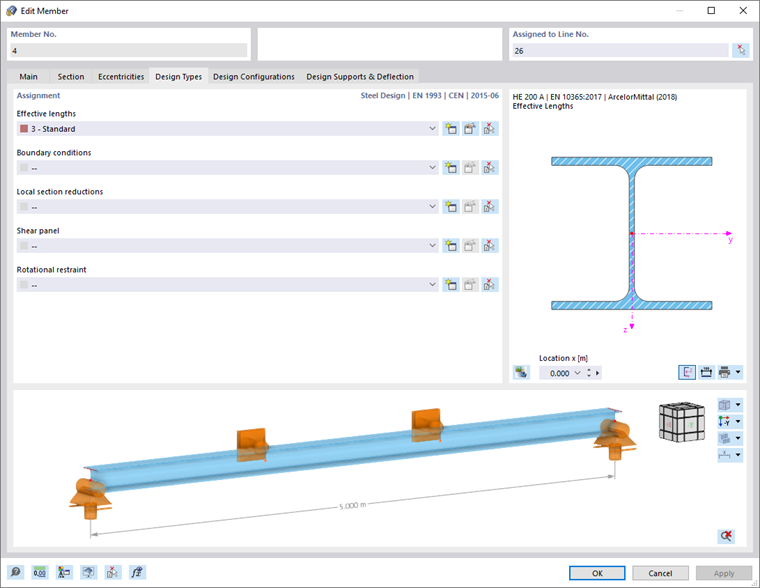

No separador 'Configurações de dimensionamento', a configuração última 'Padrão' também está definida para a viga de pórtico.
Reforços transversais

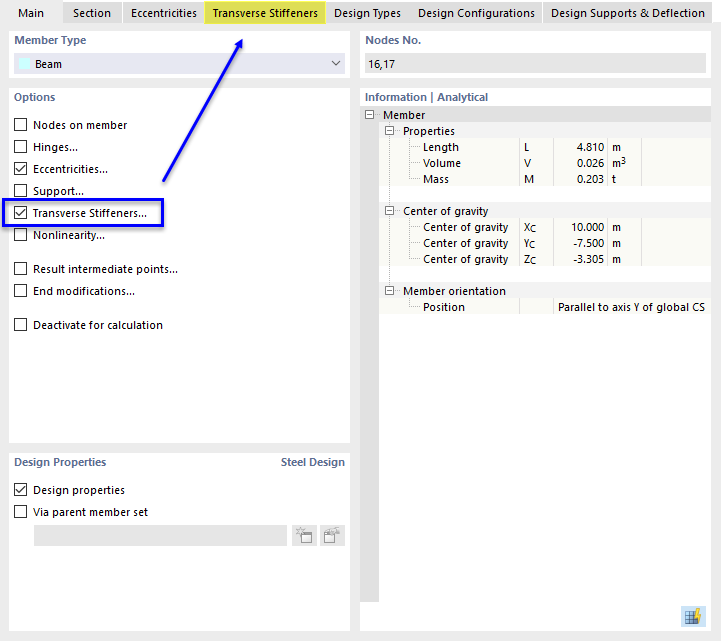

Selecione o separador Principal. Na área 'Opções', active a opção Reforços transversais.
O separador Reforços transversais é adicionado onde pode definir os parâmetros. Selecione esse separador.

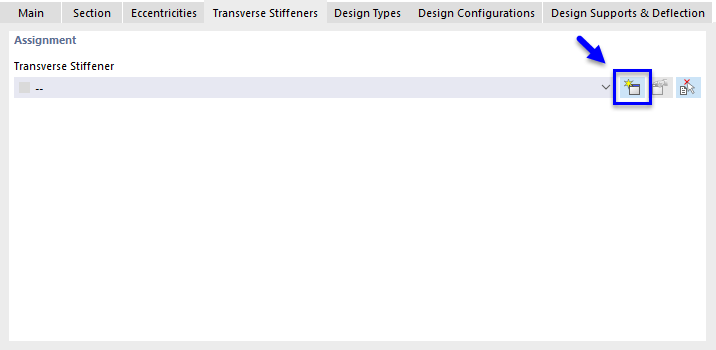

Clique no botão
para criar um novo tipo de reforço transversal. A caixa de diálogo 'Novo reforço transversal de barra' é aberta.

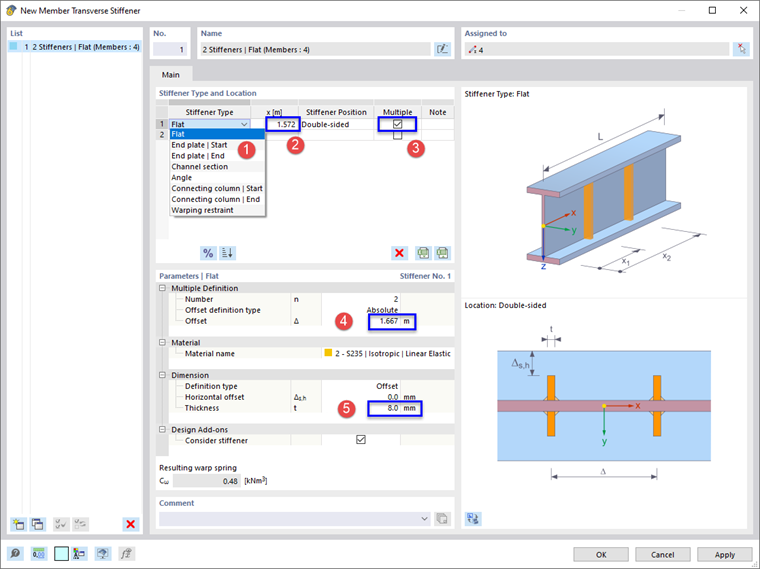

Na área 'Tipo e posição de reforço', seleccione o tipo de reforço Plano a partir da lista (1). A disposição é 'Duas lados' automaticamente, o que é aplicável.
A posição do reforço desde o início da barra deve ser determinada em relação à excentricidade definida pelo utilizador a partir da linha central da secção do pilar: 1,667 m – 0,190/2 m = 1,572 m. Introduz esse valor na coluna 'x [m]' (2). (Se for exibido 'x [%]', clique no botão
para mudar para 'x [m]'.)
Para aplicar os reforços às duas vigas da plataforma, selecione a opção Vários (3).
Nos parâmetros 'Parâmetros | Área plana', o material S235 é definido por defeito. Estão predefinidos dois reforços (n = 2). Introduz o desvio Δ entre o qual é 5 m/3 = 1,667 m (4).
Por fim, introduz as dimensões dos varões planos com a espessura de 8 mm e a largura de 80 mm (5).
O valor da 'Mola de empenamento resultante' é apresentado na parte inferior da caixa de diálogo.
Clique em OK para fechar a caixa de diálogo e regressar à caixa de diálogo 'Editar barras'.

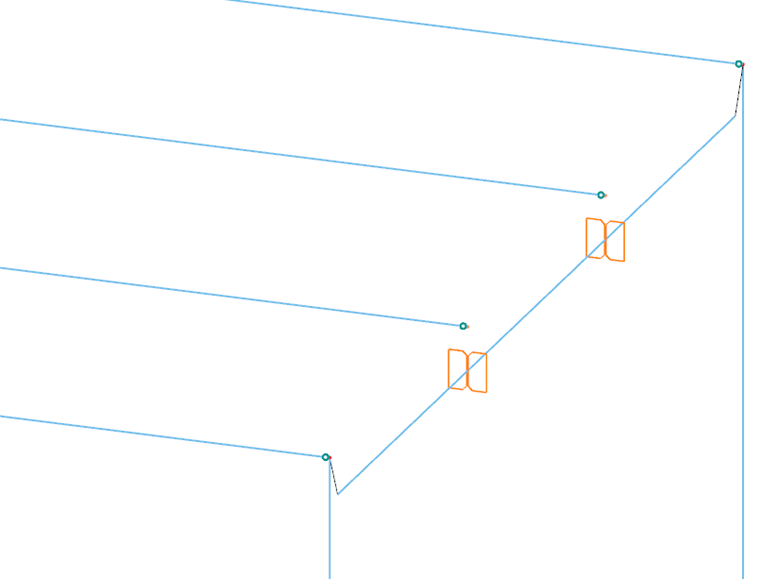

Clique em OK para atribuir os comprimentos e os reforços efetivos à viga de pórtico.
