Um recipiente esférico de parede fina é sujeito a compressão interna. Determine a tensão de von Mises e a deformação radial do recipiente, não tendo em consideração o peso próprio.

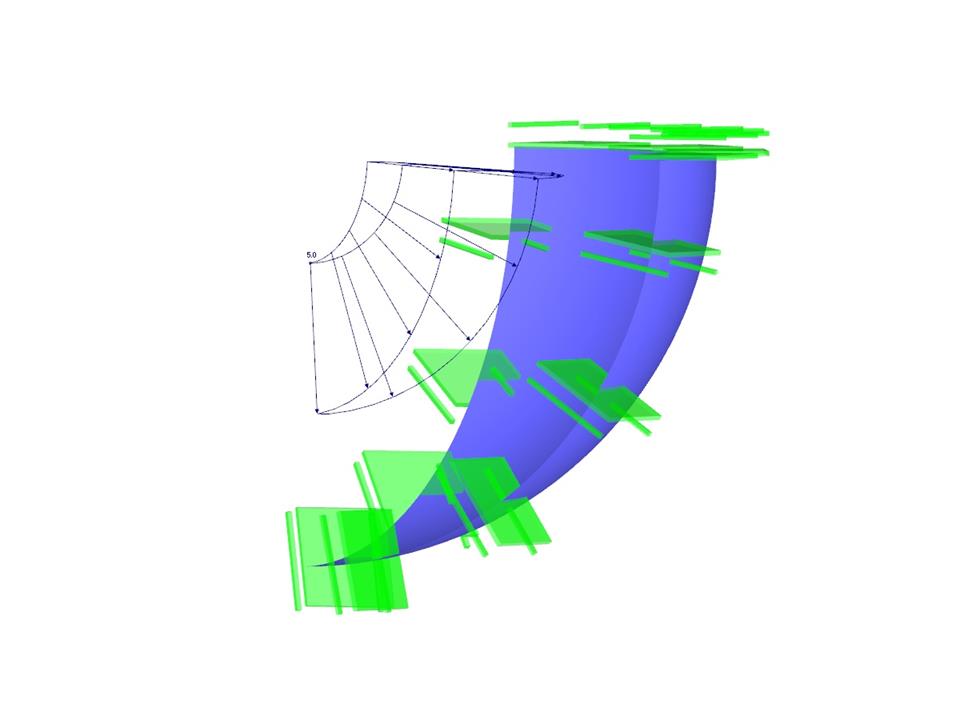

Exemplo de verificação 000084 | 2
| Número de nós | 7 |
| Número de linhas | 4 |
| Número de superfícies | 1 |
| Número de casos de carga | 1 |
| Peso total | 0,015 t |
| Dimensões | 0,709 x 0,709 x 0,709 m |
| Versão do programa | 5.11.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
