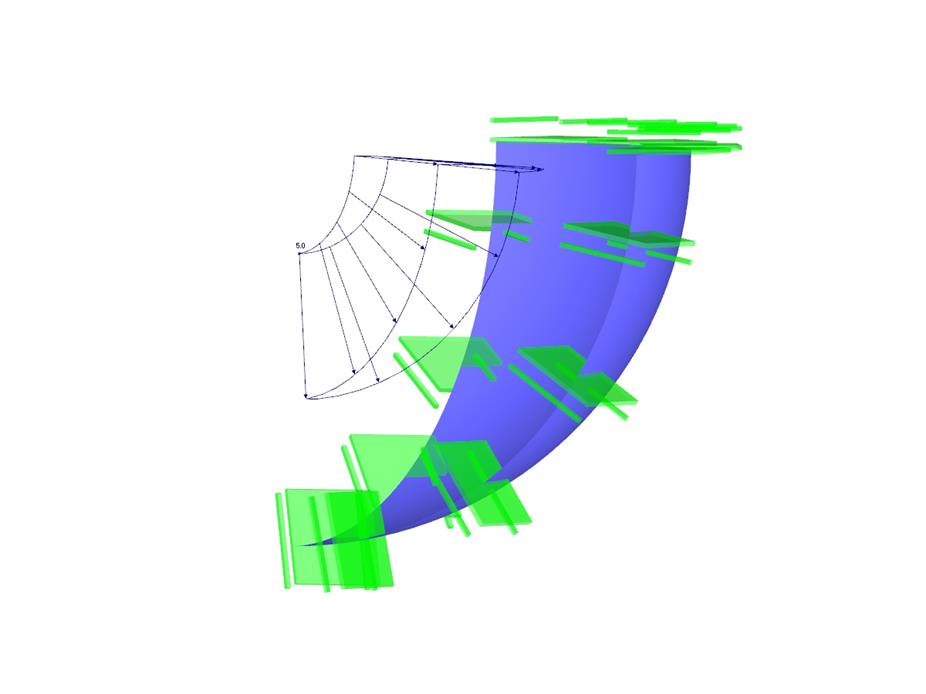

Un recipiente sferico a parete sottile è caricato dalla pressione interna. Trascurando il peso proprio, determinare la tensione di von Mises e l'inflessione radiale del vaso.
Esempio di verifica 000084 | 2
| Numero di nodi | 7 |
| Numero di linee | 4 |
| Numero di superfici | 1 |
| Numero di casi di carico | 1 |
| Peso totale | 0,015 t |
| Dimensioni | 0.709 x 0.709 x 0.709 m |
| Versione del programma | 5.11.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
