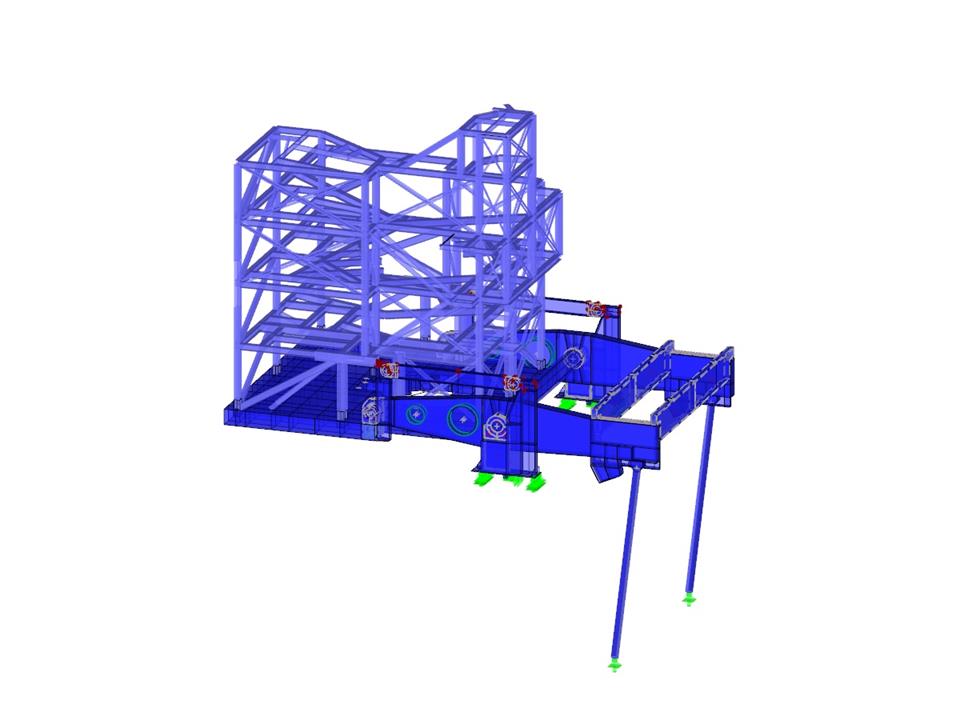

Plataforma de elevação de aço
| Número de nós | 6980 |
| Número de linhas | 9353 |
| Número de barras | 1703 |
| Número de superfícies | 2845 |
| Número de sólidos | 182 |
| Peso total | 239,294 t |
| Dimensões | 18,630 x 11,279 x 21,895 m |
| Versão do programa | 4.06.00 |
