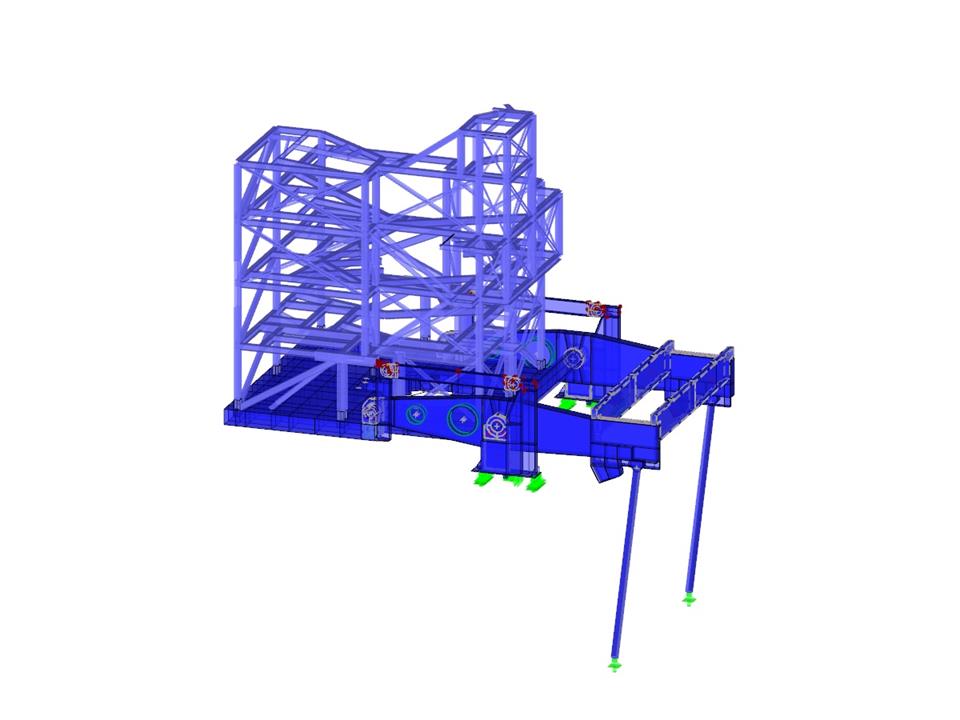

Der ausgeführte Hubtisch ist vertikal beweglich und besitzt ein Gegengewicht. Durch das Parallelogramm bleibt der Tisch in jeder Stellung waagerecht. Die Konstruktion ist insgesamt ca. 18,6 m lang, 11,4 m breit und 21,9 m hoch. In der aufgehenden Stahlbaukonstruktion sind verschiedene Ausrüstungen installiert. Für die Struktur wurden größtenteils russische Profile nach GOST-Norm aus der RFEM-Querschnittsbibliothek verwendet. Bei der Bemessung kam das RFEM->Zusatzmodul RF-STAHL zum Einsatz. Das Gesamtgewicht der Konstruktion mit Ballast beträgt ca. 1.000 Tonnen.
Ingenieurbüro Ehlenz
Anemonenstraße 4-6
D-66701 Beckingen
www.ibehlenz.de
Hubtisch aus Stahl
| Anzahl Knoten | 6980 |
| Anzahl Linien | 9353 |
| Anzahl Stäbe | 1703 |
| Anzahl Flächen | 2845 |
| Anzahl Volumenkörper | 182 |
| Gesamtgewicht | 239.294 t |
| Abmessungen | 18.630 x 11.279 x 21.895 m |
| Programmversion | 4.06.00 |
