Manuel en ligne RFEM | Surfaces

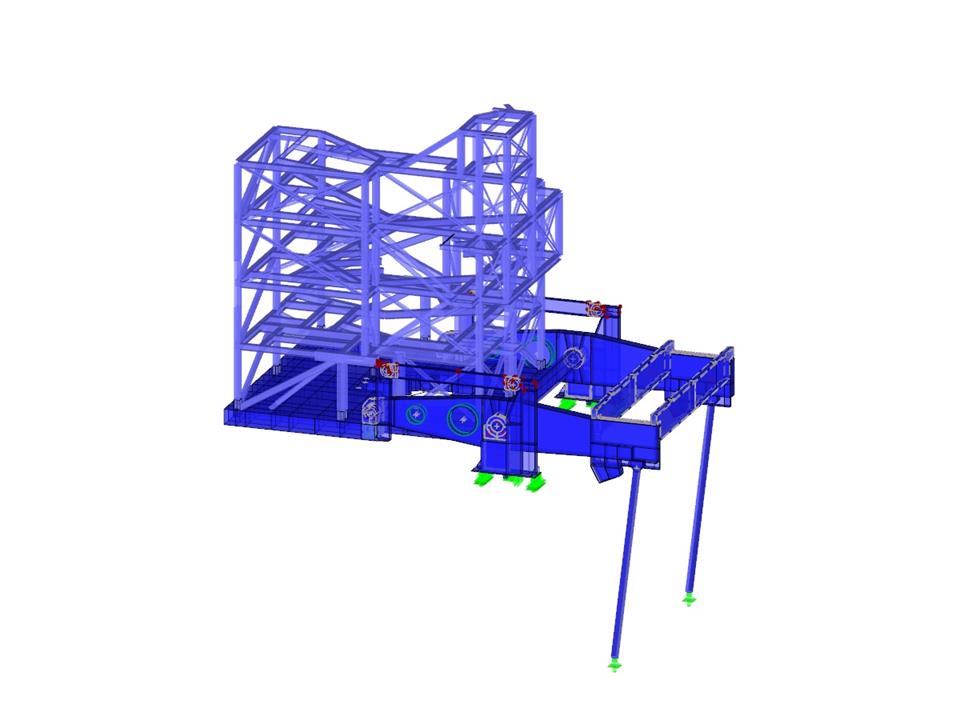

Table élévatrice en acier
| Nombre de nœuds | 6980 |
| Nombre de lignes | 9353 |
| Nombre de barres | 1703 |
| Nombre de surfaces | 2845 |
| Nombre de solides | 182 |
| Poids total | 239,294 t |
| Cotation fonctionnelle | 18,630 x 11,279 x 21,895 m |
| Version du logiciel | 4.06.00 |
