Plataforma de elevação

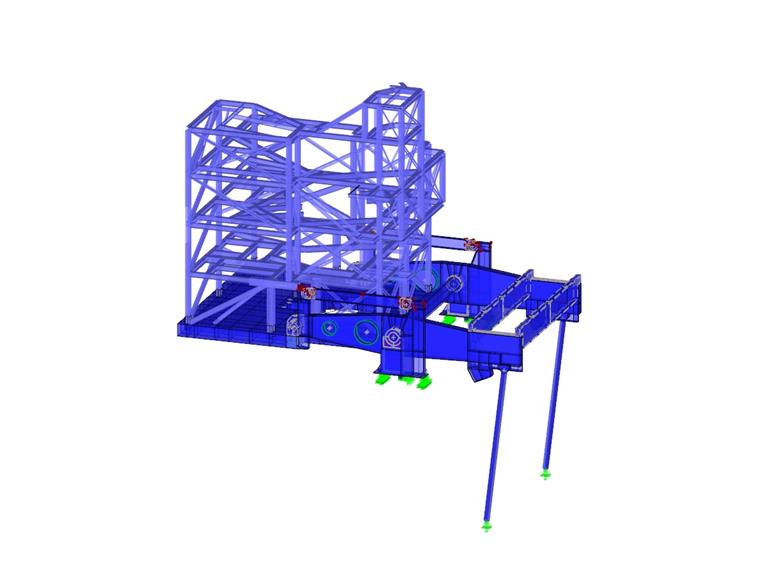

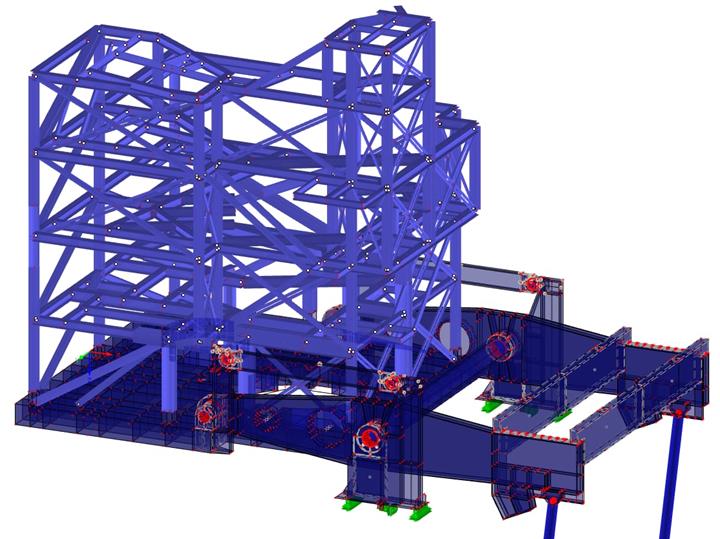

A plataforma de elevação calculada pode ser movida na vertical e está em equilíbrio mediante um contrapeso.

Através do paralelogramo, a plataforma mantém-se sempre na horizontal, independentemente da posição. A construção mede aproximadamente 18,6 m de comprimento, 11,4 m de largura e 21,9 m de altura. Na construção de aço, estão instalados diferentes equipamentos. Para a estrutura, foram utilizados maioritariamente perfis russos segundo a norma GOST da biblioteca de perfis do RFEM. No dimensionamento, foi utilizado o módulo adicional RF-STEEL do RFEM. O peso total da construção com o contrapeso é de 1000 toneladas.

Planeamento estrutural Ingenieurbüro Ehlenz
Anemonenstraße 4-6
D-66701 Beckingen, Alemanha
ibehlenz.com


Especificações do projeto

Dados do modelo

Número de nós 6980
Número de linhas 9353
Número de barras 1703
Número de superfícies 2845
Número de sólidos 182
Peso total 239,294 t
Dimensões 18,630 x 11,279 x 21,895 m
Versão do programa 4.06.00
