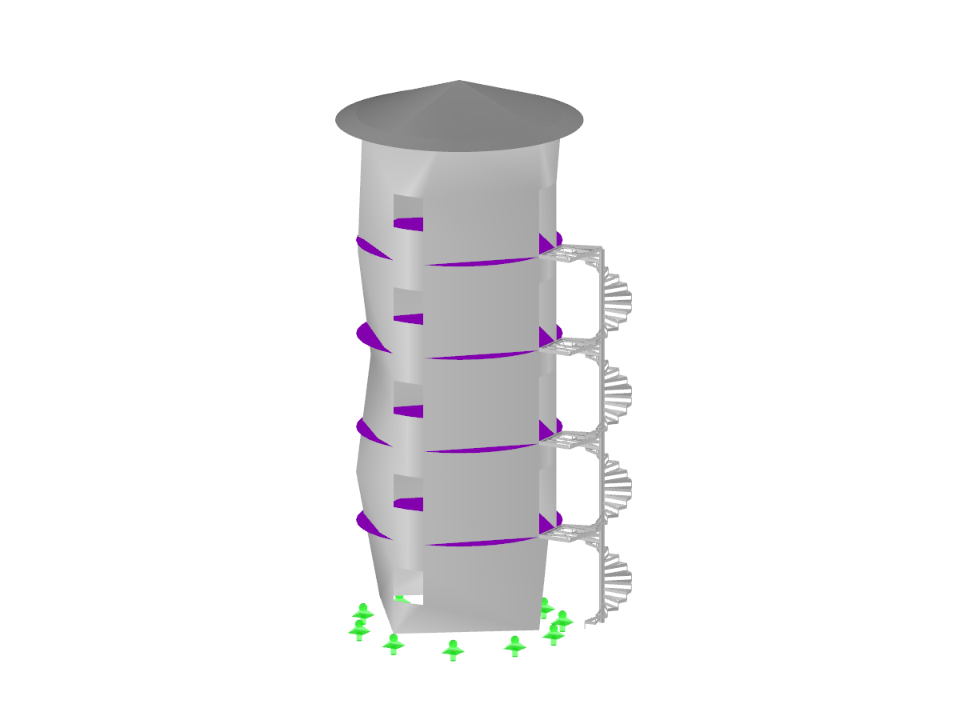

Torre com escadas
| Número de nós | 319 |
| Número de linhas | 425 |
| Número de barras | 336 |
| Número de superfícies | 13 |
| Número de casos de carga | 8 |
| Número de combinações de cargas | 8 |
| Peso total | 208,917 t |
| Dimensões | 10,957 x 10,951 x 19,963 m |
| Versão do programa | 4.08.05 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
