Manuale RFEM Online | 4.4 Superfici

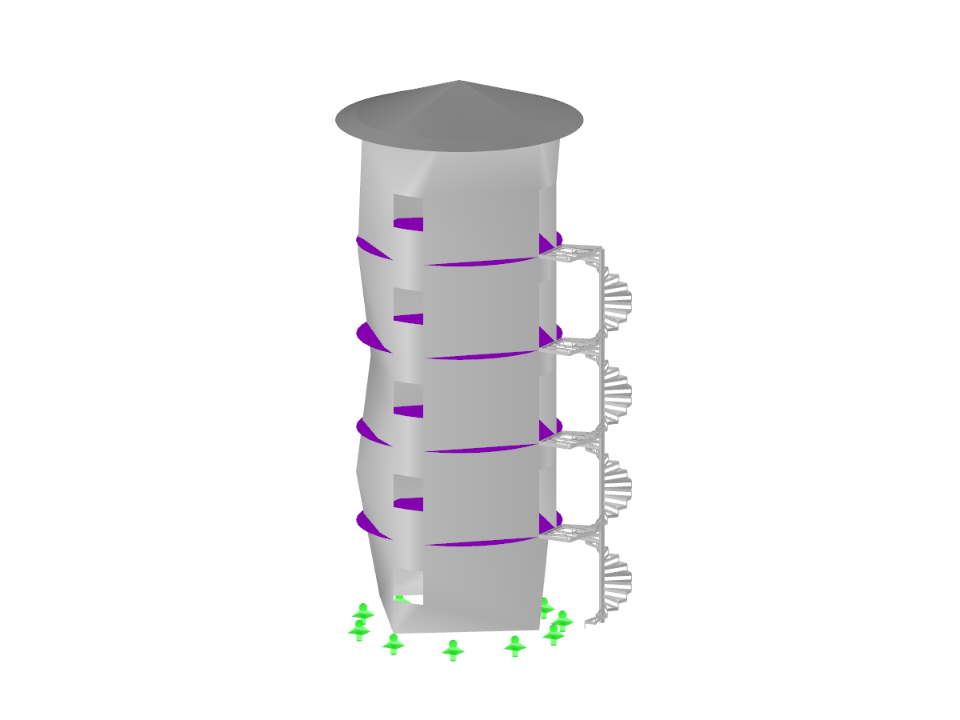

Torre con scale
| Numero di nodi | 319 |
| Numero di linee | 425 |
| Numero di aste | 336 |
| Numero di superfici | 13 |
| Numero di casi di carico | 8 |
| Nr. di combinazioni di carico | 8 |
| Peso totale | 208,917 t |
| Dimensioni | 10.957 x 10.951 x 19.963 m |
| Versione del programma | 4.08.05 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
