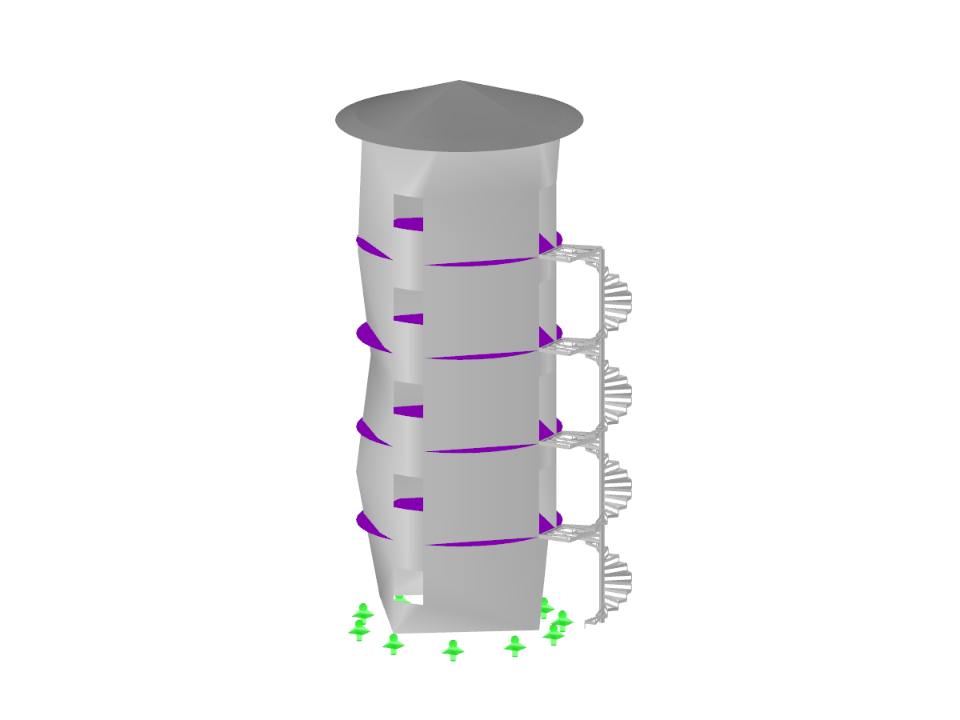

Turm mit Treppe
Turm mit Treppe
| Anzahl Knoten | 319 |
| Anzahl Linien | 425 |
| Anzahl Stäbe | 336 |
| Anzahl Flächen | 13 |
| Anzahl Lastfälle | 8 |
| Anzahl Lastkombinationen | 8 |
| Gesamtgewicht | 208.917 t |
| Abmessungen | 10.957 x 10.951 x 19.963 m |
| Programmversion | 4.08.05 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
