Manual en línea de RFEM | Superficies

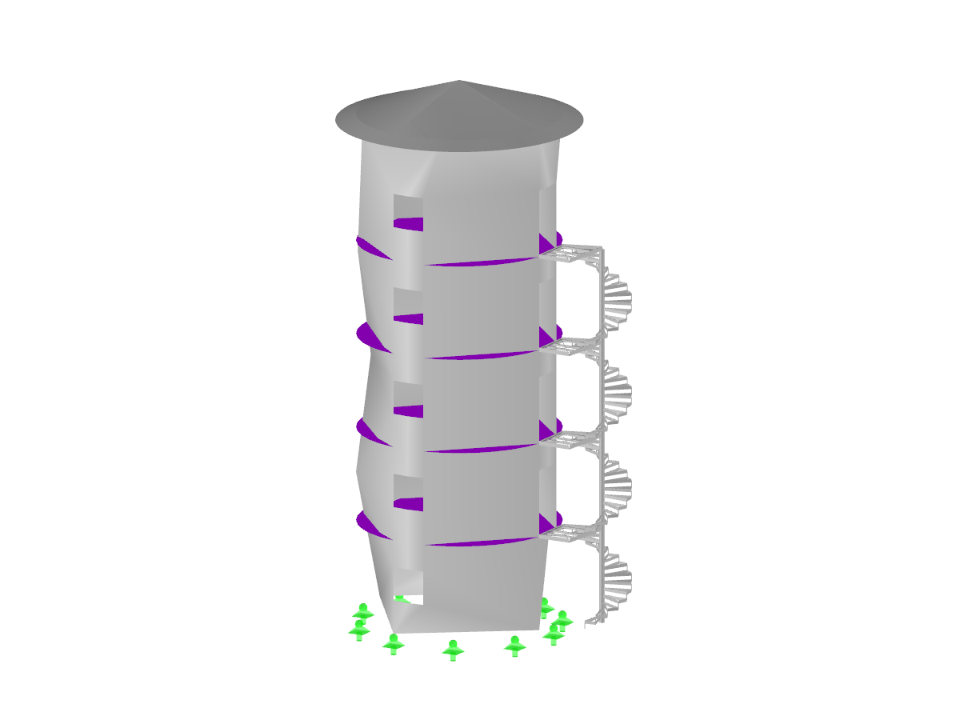

Torre con escaleras
| Número de nudos | 319 |
| Número de líneas | 425 |
| Número de barras | 336 |
| Número de superficies | 13 |
| Número de casos de carga | 8 |
| Número de combinaciones de carga | 8 |
| Peso completo | 208.917 t |
| Dimensiones | 10,957 x 10,951 x 19,963 m |
| Versión del programa | 4.08.05 |
