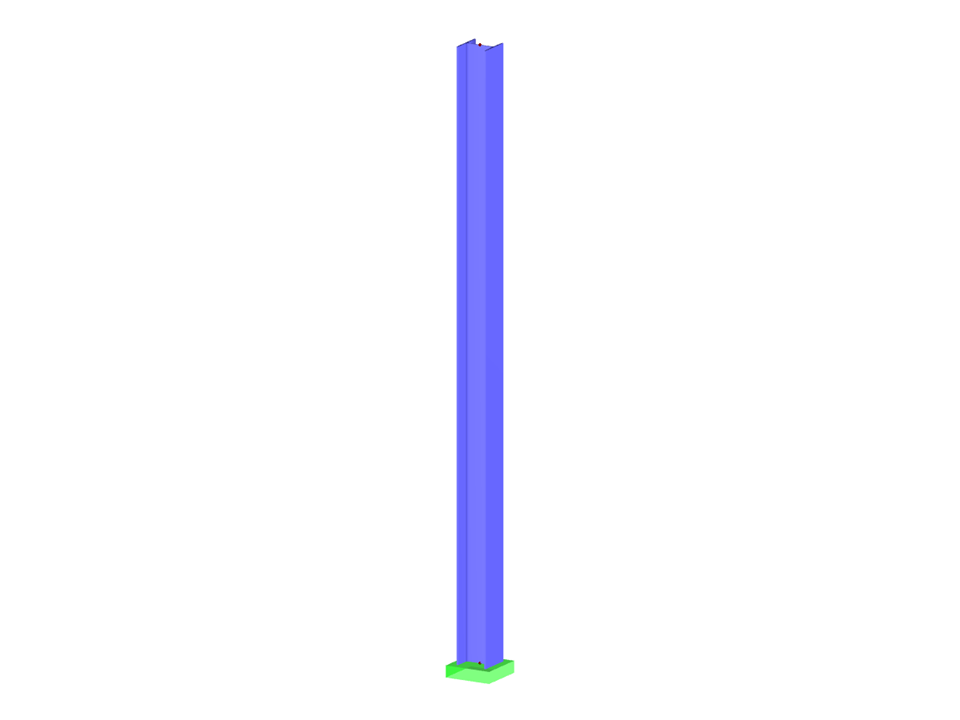

Viga em consola de aço com ligação à placa de fundação
Número de nós | 2 |
Número de linhas | 1 |
Número de barras | 1 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 4 |
Número de combinações de cargas | 34 |
Número de combinações de resultados | 4 |
Peso total | 0,202 t |
Dimensões | 0,000 x 4,000 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
- Tipos de fundação disponíveis:Laje de fundação pura (opcionalmente sem armadura)
- fundação de encaixe com parte interior lisa
- Fundação de encaixe com parte interior dentada
- Ensoleiramento com parte interior do encaixe lisa
- Ensoleiramento com parte interior do encaixe dentada
- Dimensionamento de acordo com EN 1992-1-1 e EN 1997-1
- Estão disponíveis os seguintes anexos nacionais (AN) para o Eurocódigo 2 e o Eurocódigo 7:
- DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
- ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
- DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
- BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
- SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
- NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
- UNI EN 1992-1-1/NA:2007-01 | DIN EN 1997-1/NA:2005-01
- NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
- PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-01
- STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
- SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
- UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
- EN 1992-1-1/NA:2008 | Svensk EN 1997-1:2005/AC:2009
- CSN EN 1992-1-1/NA:2016-05 | CSN EN 1997-1/NA:2014-06
- BS EN 1992-1-1:2004/NA:2005 | BS EN 1997-1:2004
- TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
- CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997-1/NA:2004
Além dos anexos nacionais acima mencionados, podem também ser criados anexos personalizados, com valores limite e parâmetros definidos pelo utilizador.
- Cálculo automático do carregamento determinante dos casos de carga
- Possibilidade de especificar forças de apoio adicionais
- Determinação de uma proposta de armadura para a armadura superior e inferior tendo em conta a combinação mais favorável da malhasol e dos varões
- Ajuste individual da proposta de armadura existente
- Resultados da armadura de fundação em planos de armadura detalhados
- Resultados apresentados em tabelas e gráficos
- Representação visual da fundação, dos pilares e da armadura em representações 3D
É possível efetuar as seguintes verificações:
- Estado limite de equilíbrio
- Estado limite de levantamento
- Rotura do solo (pressão de contacto do solo)
- Segurança para cargas com grandes excentricidades
- Torção da fundação e limitação da abertura da junta
- Verificação ao deslizamento
- Cálculo de assentamento
- Segurança à rotura por flexão de laje e encaixe
- Verificação ao punçoamento
As dimensões da fundação e do encaixe podem ser definidas pelo utilizador ou de forma automática no módulo. Além disso, é possível alterar a armadura determinada manualmente. Neste caso, o dimensionamento é atualizado automaticamente.
Tem secções individuais dos pilares ou geometrias de paredes angulares e necessita de uma verificação ao punçoamento para essas áreas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
As paredes de corte e as vigas-parede do modelo do edifício estão disponíveis como objetos independentes nos módulos de dimensionamento. Desta forma, é possível uma filtragem mais rápida dos objetos nos resultados, bem como uma melhor documentação no relatório de impressão.
