Mit RF-/FUND Pro können Sie die zulässige Ausmittigkeit der Sohldruckresultierenden überprüfen. Dieser Nachweis ist gemäß DIN EN 1997-1/NA mit den charakteristischen bzw. repräsentativen Beanspruchungen zu führen.

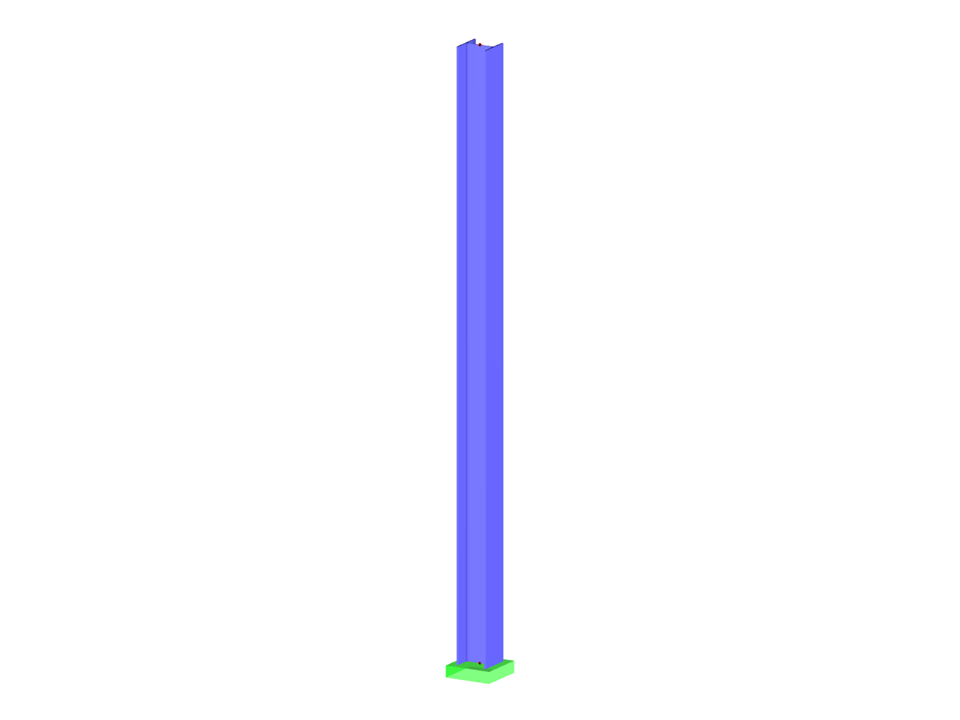

Stahlkragstütze mit Anschluss an Fundamentplatte
Anzahl Knoten | 2 |
Anzahl Linien | 1 |
Anzahl Stäbe | 1 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 4 |
Anzahl Lastkombinationen | 34 |
Anzahl Ergebniskombinationen | 4 |
Gesamtgewicht | 0.202 t |
Abmessungen | 0.000 x 4.000 x 0.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
- Mögliche Fundamenttypen:Reine Fundamentplatte (optional auch unbewehrt)
- Köcherfundament mit glatten Köcherinnenseiten
- Köcherfundament mit rauhen Köcherinnenseiten
- Blockfundament mit glatten Köcherinnenseiten
- Blockfundament mit rauhen Köcherinnenseiten
- Nachweisführung nach EN 1992-1-1 und EN 1997-1
- Es stehen folgende Nationalen Anhänge zum Eurocode 2 und Eurocode 7 zur Verfügung:
- DIN EN 1992-1-1/NA/A1:2015-12 | DIN EN 1997-1/NA:2010-12
- ÖNORM B 1992-1-1:2018-01 | ÖNORM B 1997-1:2007-11
- DK EN 1992-1-1/NA:2013 | DK EN 1997-1/NA:2007
- BDS EN 1992-1-1:2005/NA:2011 | BDS EN 1997-1:2005/NA:2012
- SFS EN 1992-1-1/NA:2007-10 | SFS EN 1997-1/NA:2004-01
- NF EN 1992-1-1/NA:2016-03 | NF EN 1997-1/NA:2006-09
- UNI EN 1992-1-1/NA:2007-07 | UNI EN 1997-1/NA:2005-01
- NEN EN 1992-1-1 C2:2011/NB:2016-11 | NEN EN 1997-1+C1:2012/NB:2012
- PN EN 1992-1-1/NA:2010 | PN EN 1997-1/NA:2005-05
- STN EN 1992-1-1/NA:2008-06 | STN EN 1997-1/NA:2005-10
- SIST EN 1992-1-1:2005/A101:2006 | SIST EN 1997-1/NA:2006-03
- UNE EN 1992-1-1/NA:2013 | UNE EN 1997-1:2010
- EN 1992-1-1/NA:2008 | SvenskS EN 1997-1:2005/AC:2009
- CSN EN 1992-1-1/NA:2016-05 | CSN EN 1997-1/NA:2014-06
- BS EN 1992-1-1:2004/NA:2005 | BS EN 1997-1:2004
- TKP EN 1992-1-1:2009 | TKP EN 1997-1:2009
- CYS EN 1992-1-1:2004/NA:2009 | CYS EN 1997-1/NA:2004
Zusätzlich zu den oben aufgeführten Nationalen Anhängen (NA) können auch benutzerdefinierte NA mit eigenen Grenzwerten und Parametern definiert werden.
- Automatische Berechnung der maßgebenden Belastung aus den Lastfällen
- Vorgabe von zusätzlichen Lagerkräften möglich
- Ermittlung eines Bewehrungsvorschlags für die untere und obere Plattenbewehrung unter Berücksichtigung der günstigsten Kombination aus Matte und Stabstahl
- Individuelle Anpassung des Bewehrungsvorschlags
- Ausgabe der Fundamentbewehrung in detaillierten Bewehrungsplänen
- Tabellarische und grafische Ergebnisdarstellung
- Visuelle Darstellung von Fundament, Stützen und Bewehrung im 3D-Rendering
Folgende Nachweise können durchgeführt werden:
- Nachweis der Lagesicherheit
- Nachweis der Sicherheit gegen Aufschwimmen
- Nachweis der Sicherheit gegen Grundbruch (Sohldrucknachweis)
- Nachweis der Sicherheit gegen stark exzentrische Belastungen
- Nachweis der Fundamentverdrehung und Begrenzung einer klaffenden Fuge
- Nachweis der Sicherheit gegen Gleiten
- Setzungsberechnung
- Biegebemessung der Platte und des Köchers
- Durchstanznachweis
Die Fundament- sowie Köcherabmessungen lassen sich wahlweise festlegen oder vom Modul auslegen. Die ermittelte Bewehrung kann manuell geändert werden. In diesem Fall werden die Nachweise aktualisiert.
