Este modelo descreve um procedimento simplificado segundo a EN 1993-1-8 para verificar a capacidade de carga de soldaduras de filete em pilares com chapa de nó. Ilustra como cálculos FEM detalhados podem determinar componentes de força precisos para dimensionar tamanhos de soldadura e de filete. A interpretação de resultados foca nos efeitos de corte e resultantes de força, oferecendo assim uma abordagem prática para avaliação de segurança. Na aplicação, esta análise apoia uma abordagem estruturada na determinação de parâmetros de força essenciais.

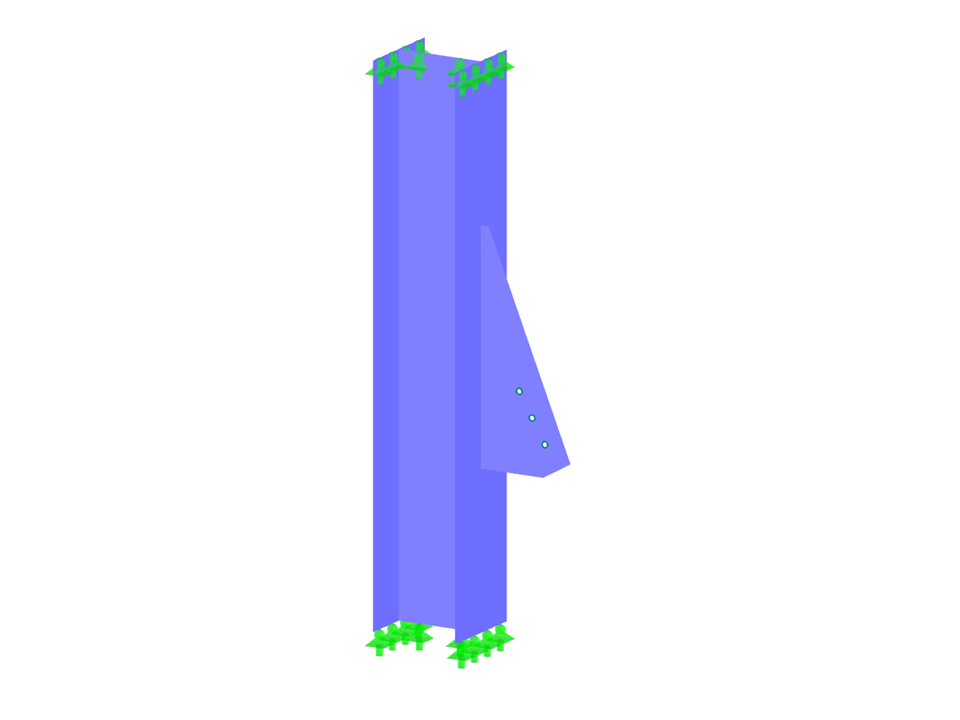

Chapa de nó: Componente de força e análise de solda
| Número de nós | 97 |
| Número de linhas | 111 |
| Número de barras | 50 |
| Número de superfícies | 12 |
| Número de casos de carga | 1 |
| Peso total | 0,062 t |
| Dimensões (métricas) | 0,407 x 0,790 x 0,800 m |
| Dimensões (imperial) | 1.34 x 2.59 x 2.62 feet |
| Versão do programa | 5.23.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
