Instrukcja online programu RFEM | Powierzchnie

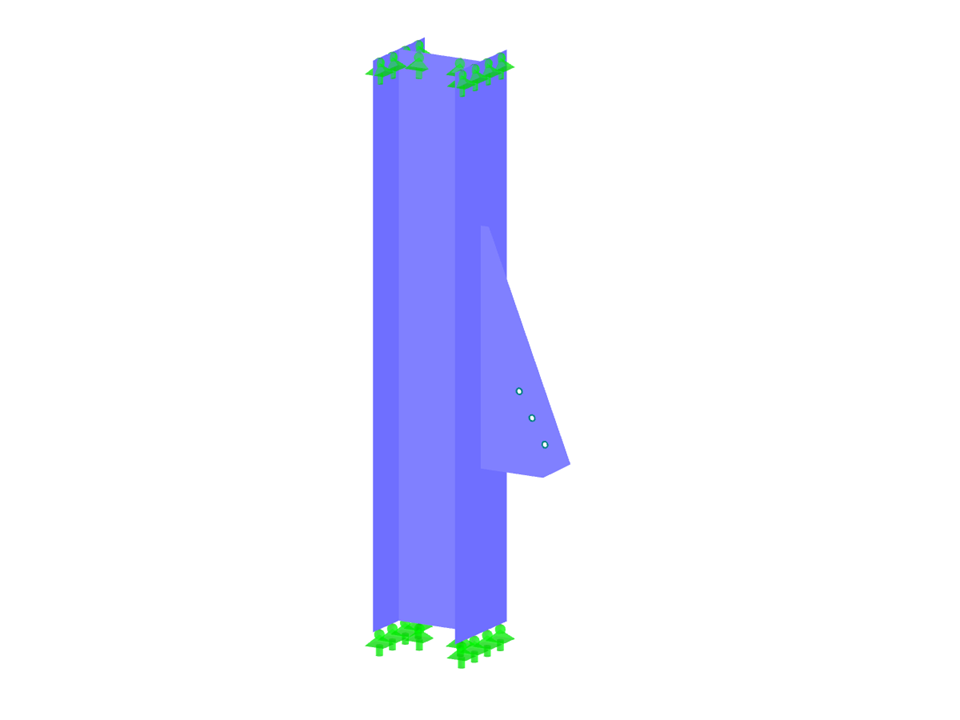

Słup z blachą węzłową
| Liczba węzłów | 97 |
| Liczba linii | 111 |
| Liczba prętów | 50 |
| Liczba powierzchni | 12 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,062 t |
| Wymiarowanie | 0,407 x 0,790 x 0,800 m |
| Wersja programu | 5.23.01 |
