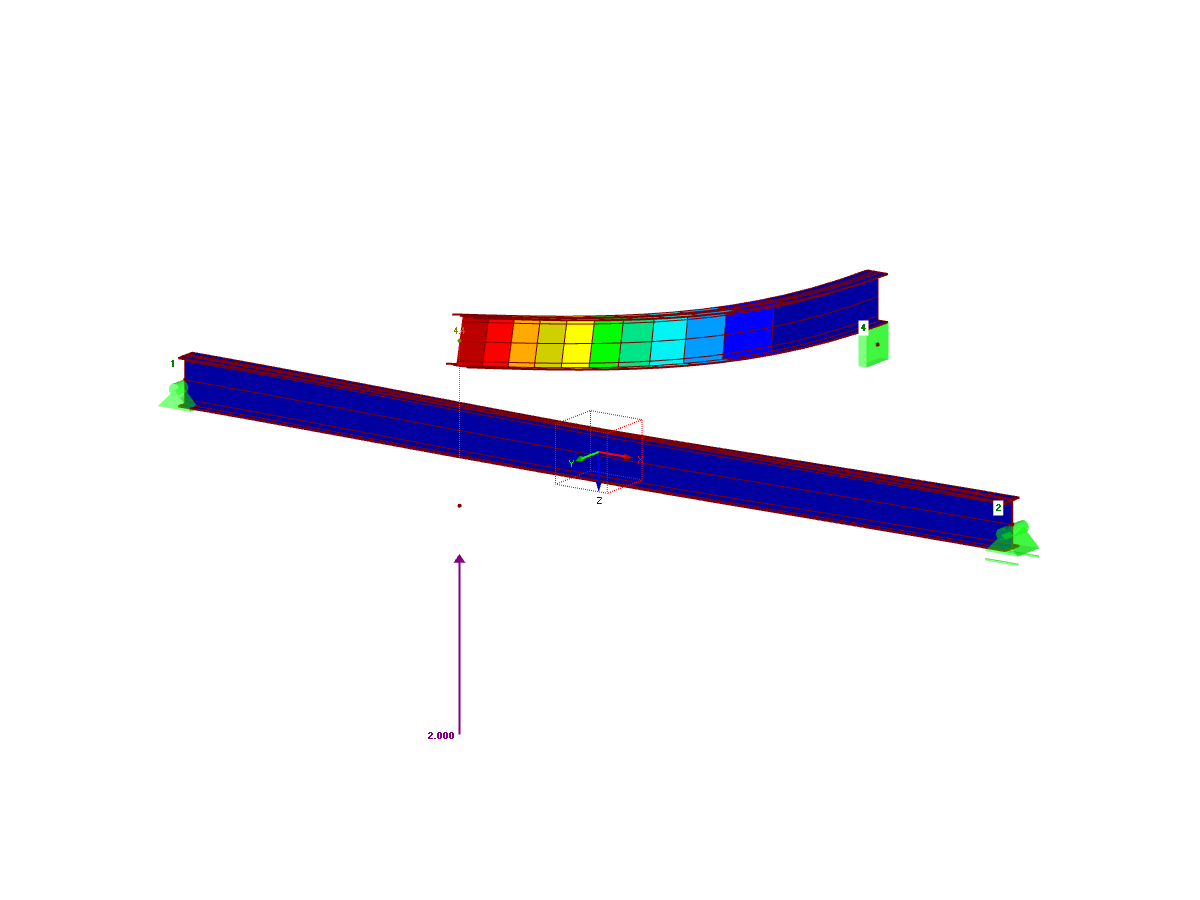

O modelo mostra uma viga de um vão, que é estendido por um braço em balanço lateral. Ilustra a ligação típica entre a viga principal e o braço em balanço, bem como a transmissão de tensões nessa zona de transição sensível. A representação gráfica contém detalhes geométricos precisos que mostram o percurso da viga e a paragem do braço em balanço. No geral, o modelo oferece uma base clara para análises construtivas de elementos de construção individuais.


(0)
0 de 5 estrelas
5 estrelas 0
4 estrelas 0
3 estrelas 0
2 estrelas 0
1 estrela 0

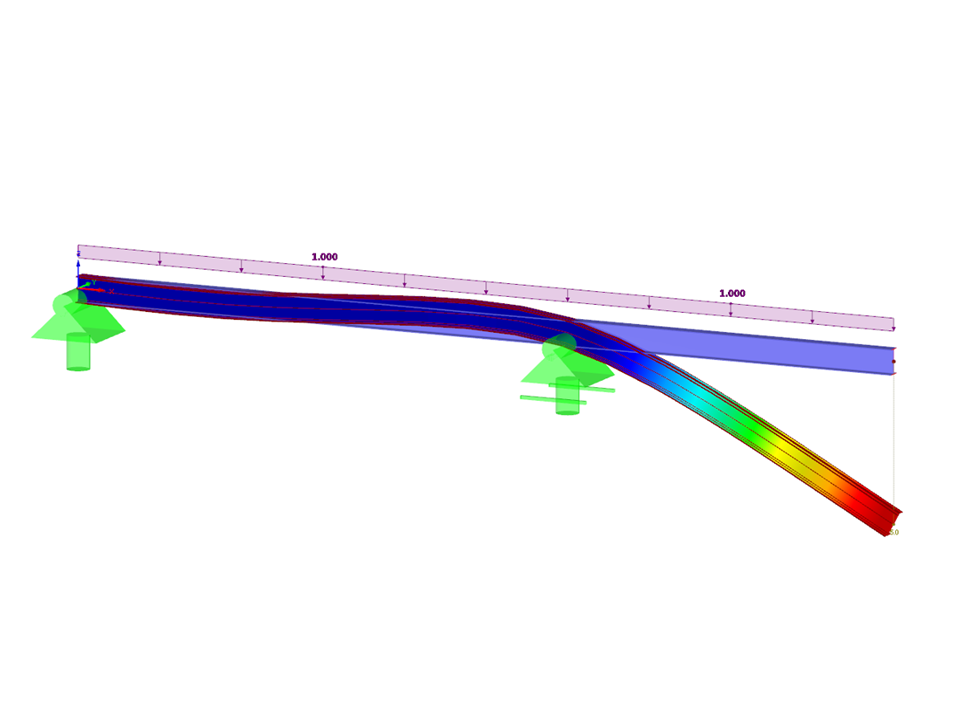

Viga de vão único com consola

Número de nós 3
Número de linhas 2
Número de barras 2
Número de casos de carga 1
Peso total 0,422 t
Dimensões (métricas) 11,000 x 2,000 x 2,000 m
Dimensões (imperial) 36.09 x 6.56 x 6.56 feet
Versão do programa 5.25.01

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
