Le modèle montre une poutre à une travée, étendue par un porte-à-faux latéral. Il illustre la connexion typique entre la poutre principale et le porte-à-faux ainsi que la transmission des contraintes dans cette zone de transition sensible. La représentation graphique contient des détails géométriques précis, clarifiant le parcours de la poutre et l’extrémité du porte-à-faux. Dans l’ensemble, le modèle fournit une base claire pour des analyses constructives d’éléments individuels.

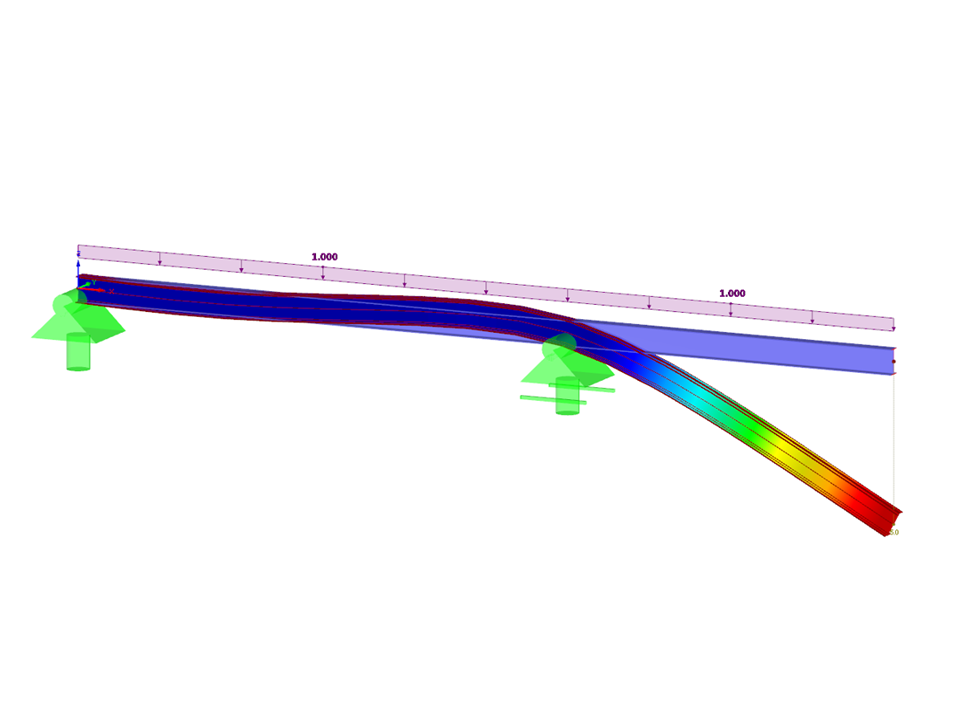

Poutre à une travée avec porte-à-faux
| Nombre de nœuds | 3 |
| Nombre de lignes | 2 |
| Nombre de barres | 2 |
| Nombre de cas de charge | 1 |
| Poids total | 0,422 t |
| Dimensions (métrique) | 11,000 x 2,000 x 2,000 m |
| Dimensions (impériales) | 36.09 x 6.56 x 6.56 feet |
| Version du logiciel | 5.25.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
