14. April 2021

Das Modell zeigt einen Einfeldträger, der durch einen seitlich auskragenden Arm erweitert wird. Es veranschaulicht die typische Verbindung zwischen dem Hauptträger und dem Kragarm sowie die Übertragung von Beanspruchungen in diesem sensiblen Übergangsbereich. Die zeichnerische Darstellung enthält präzise geometrische Details, die den Verlauf des Trägers und den Anschlag des Kragarms verdeutlichen. Insgesamt bietet das Modell eine übersichtliche Grundlage für konstruktive Analysen einzelner Bauelemente.


(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

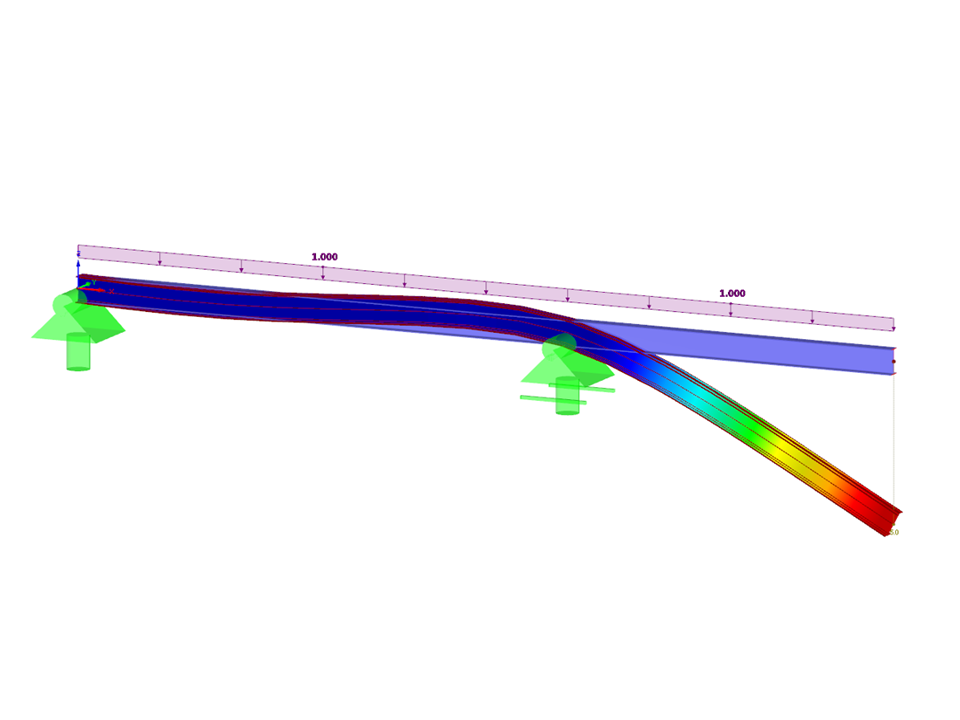

Einfeldträger mit Kragarm

Anzahl Knoten 3
Anzahl Linien 2
Anzahl Stäbe 2
Anzahl Lastfälle 1
Gesamtgewicht 0.422 t
Abmessungen (metrisch) 11.000 x 2.000 x 2.000 m
Abmessungen (imperial) 36.09 x 6.56 x 6.56 feet
Programmversion 5.25.01

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
