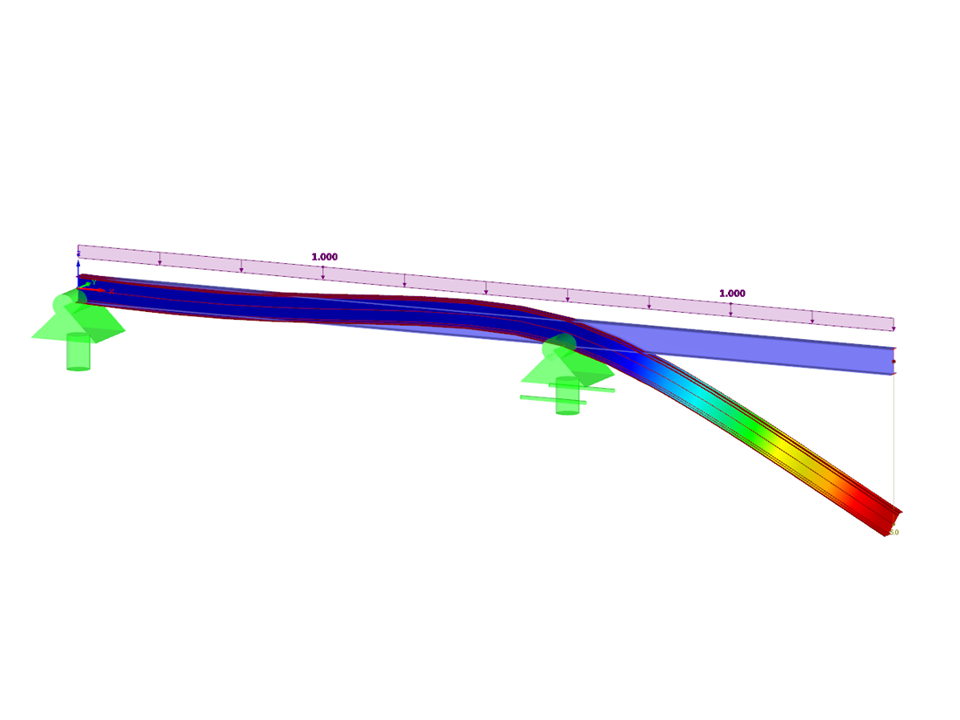

Il modello mostra una trave su un singolo campo ampliata da un braccio a sbalzo laterale. Illustra il tipico collegamento tra la trave principale e il braccio a sbalzo, nonché la trasmissione delle sollecitazioni in questa area di transizione sensibile. La rappresentazione grafica include dettagli geometrici precisi che chiariscono il percorso della trave e la battuta del braccio a sbalzo. Complessivamente, il modello offre una base chiara per un'analisi costruttiva dei singoli elementi costruttivi.
Trave a campata singola con mensola
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di casi di carico | 1 |
| Peso totale | 0,422 t |
| Dimensioni (metriche) | 11.000 x 2.000 x 2.000 m |
| Dimensioni (imperiali) | 36.09 x 6.56 x 6.56 feet |
| Versione del programma | 5.25.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
