Ao dimensionar uma secção assimétrica, recebo a mensagem: "Não calculável: ER051 Momento em torno do eixo v em secção assimétrica, esquadro de betão ou conjuntos de barras". Porquê?

Resposta:

Este aviso deve-se ao facto de não ser possível dimensionar as secções assimétricas utilizando os métodos mencionados em 6.3.3 da EN 1993-1-1 ou o método geral segundo 6.3.4 da EN 1993-1-1.

A verificação de estabilidade pode ser realizada como verificação de secções de acordo com a análise de segunda ordem, o que é possível utilizando os módulos adicionais FE‑LTB ou STEEL Warping Torsion.


(0)
0 de 5 estrelas
5 estrelas 0
4 estrelas 0
3 estrelas 0
2 estrelas 0
1 estrela 0

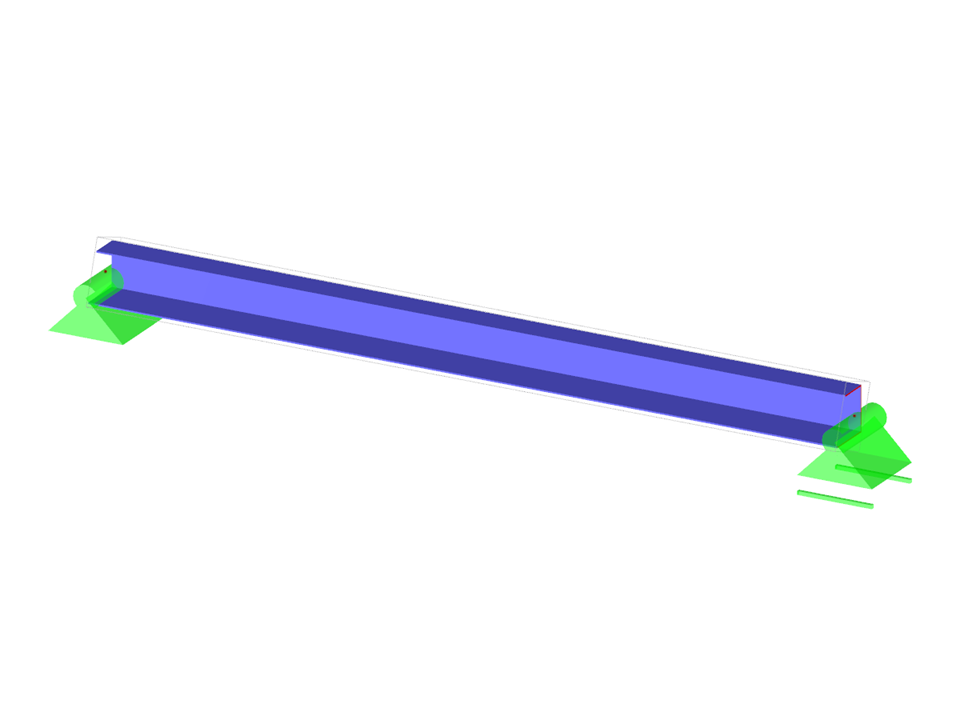

Viga de um vão com secção assimétrica
