Je calcule une section asymétrique et le message suivant s'affiche : "Unbemessbar: ER051) Moment autour de l'axe z sur une section asymétrique, une barre à inertie variable ou un ensemble de barres. » s'affiche. Warum?
Antwort:
Der Grund für diesen Warnhinweis ist, dass unsymmetrische Querschnitte weder mit den in Abschnitt 6.3.3 der EN 1993-1-1 genannten Verfahren noch mit dem allgemeinen Verfahren gemäß Abschnitt 6.3.4 der EN 1993-1-1 nachgewiesen werden können.
Ein Stabilitätsnachweis kann jedoch nach der Theorie II. Ordnung als Querschnittsnachweis erbracht werden. Dies ist mit den Zusatzmodulen FE-BGDK oder STAHL Wölbkrafttorsion möglich.
Modèle utilisé dans
Total
Cette page a reçu 0 évaluations des utilisateurs.
| 5 étoiles | ||
| 4 étoiles | ||
| 3 étoiles | ||
| 2 étoiles | ||
| 1 étoile |

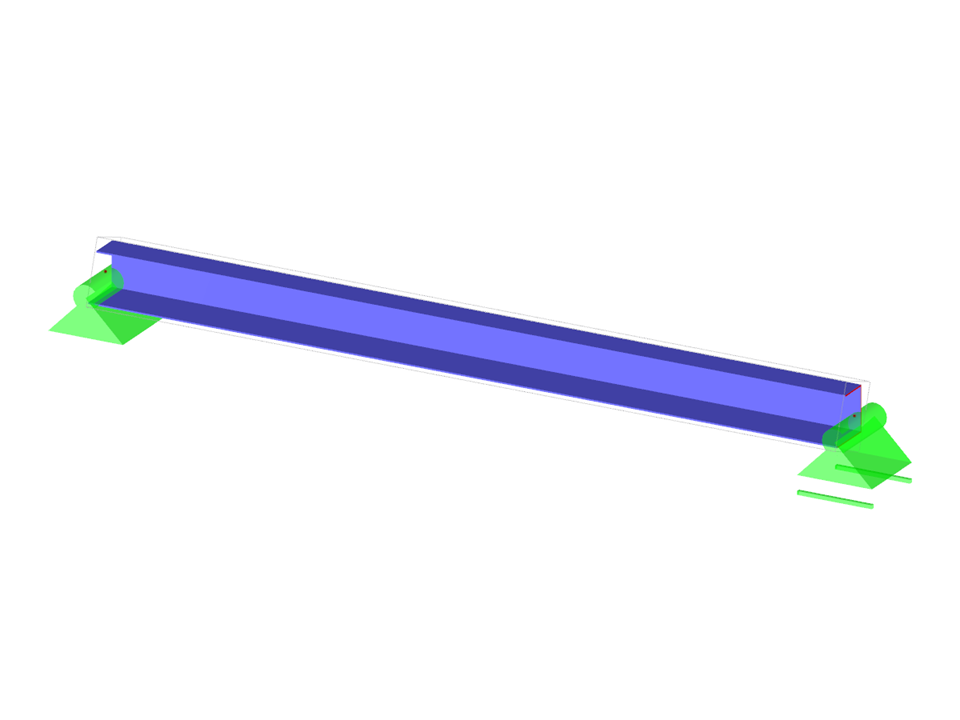

Poutre à travée simple avec section asymétrique
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de cas de charge | 1 |
| Poids total | 0,306 t |
| Dimensions (métrique) | 5,500 x 0,500 x 0,500 m |
| Dimensions (impériales) | 18.04 x 1.64 x 1.64 feet |
| Version du logiciel | 5.23.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
