Estoy calculando una sección asimétrica y obtengo el mensaje: "Unbemessbar: ER051 Moment um Achse z am nichtsymmetrischen Querschnitt, Voutenstab oder Stabsatz". Warum?
Antwort:
Der Grund für diesen Warnhinweis ist, dass unsymmetrische Querschnitte weder mit den in Abschnitt 6.3.3 der EN 1993-1-1 genannten Verfahren noch mit dem allgemeinen Verfahren gemäß Abschnitt 6.3.4 der EN 1993-1-1 nachgewiesen werden können.
Ein Stabilitätsnachweis kann jedoch nach der Theorie II. Ordnung als Querschnittsnachweis erbracht werden. Dies ist mit den Zusatzmodulen FE-BGDK oder STAHL Wölbkrafttorsion möglich.
5 estrellas | ||
4 estrellas | ||
3 estrellas | ||
2 estrellas | ||
1 estrella |

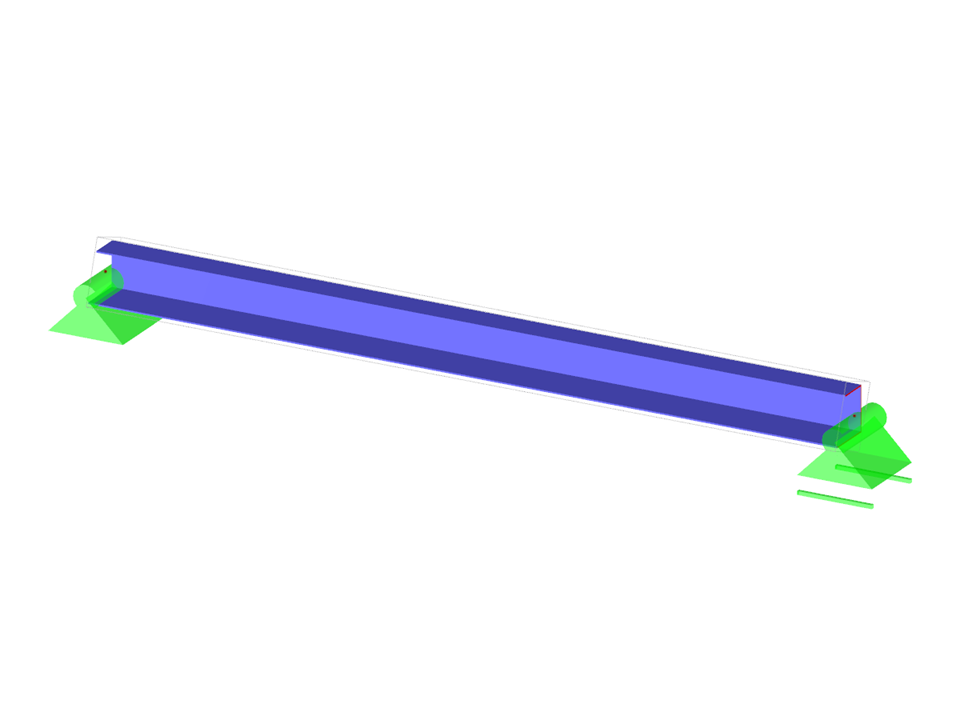

Viga de un vano con sección asimétrica
Número de nudos | 2 |
Número de líneas | 1 |
Número de barras | 1 |
Número de casos de carga | 1 |
Peso completo | 0,306 t |
Dimensiones (métricas) | 5,500 x 0,500 x 0,500 m |
Dimensiones (imperiales) | 18.04 x 1.64 x 1.64 feet |
Versión del programa | 5.23.01 |
