Ich bemesse einen unsymmetrischen Querschnitt und erhalte den Hinweis: "Unbemessbar: ER051 Moment um Achse z am nichtsymmetrischen Querschnitt, Voutenstab oder Stabsatz". Warum?
Antwort:
Der Grund für diesen Warnhinweis ist, dass unsymmetrische Querschnitte weder mit den in Abschnitt 6.3.3 der EN 1993-1-1 genannten Verfahren noch mit dem allgemeinen Verfahren gemäß Abschnitt 6.3.4 der EN 1993-1-1 nachgewiesen werden können.
Ein Stabilitätsnachweis kann jedoch nach der Theorie II. Ordnung als Querschnittsnachweis erbracht werden. Dies ist mit den Zusatzmodulen FE-BGDK oder STAHL Wölbkrafttorsion möglich.
Modell verwendet in
Gesamt
Diese Seite hat 0 Nutzerbewertungen.
| 5 Sterne | ||
| 4 Sterne | ||
| 3 Sterne | ||
| 2 Sterne | ||
| 1 Stern |

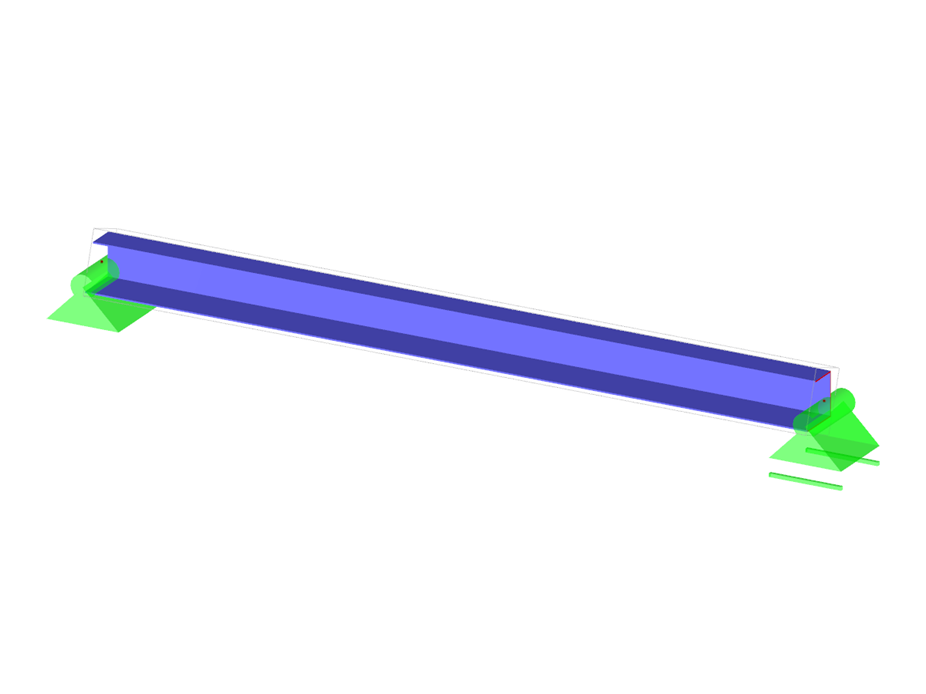

Einfeldträger mit unsymmetrischem Querschnitt
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 0,306 t |
| Abmessungen (metrisch) | 5.500 x 0.500 x 0.500 m |
| Abmessungen (imperial) | 18.04 x 1.64 x 1.64 feet |
| Programmversion | 5.23.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
