Faça o download do modelo de uma ligação de cinta. Este modelo é utilizado como exemplo para modelar o contacto entre as placas de um sistema de cinta e os banzos do pilar HEA. É definido um coeficiente de deslizamento e são utilizados pré -esforços iniciais para evitar o deslizamento do sistema.
Este modelo foi apresentado no seminário web gratuito "Modelação e dimensionamento de sólidos no RFEM" a 28 de julho de 2021.

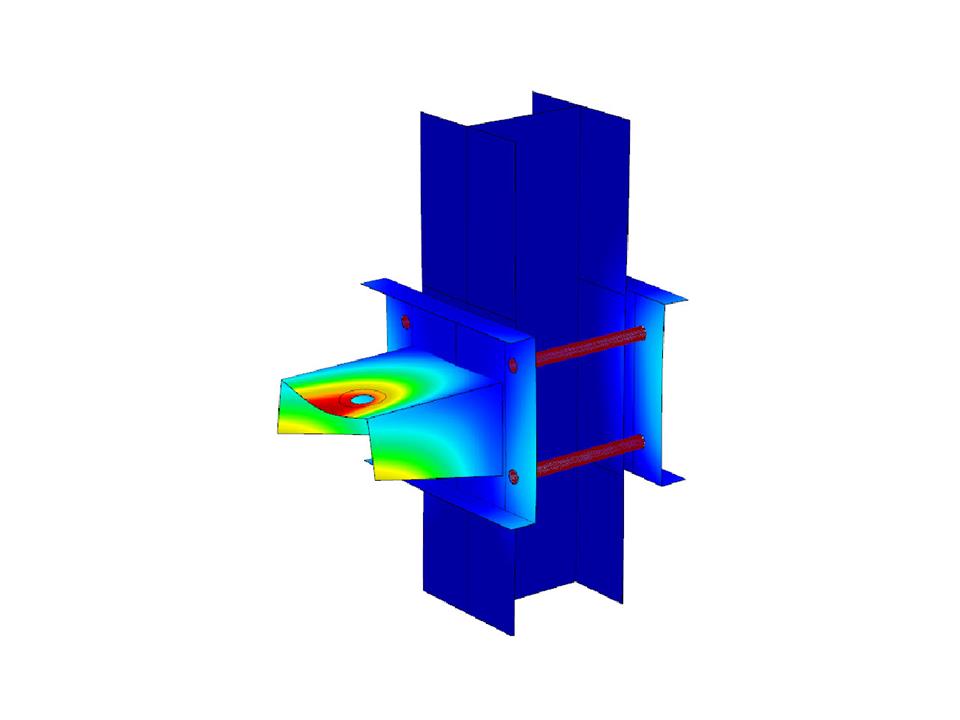

Sistema de ligação através de correias para pilares
| Número de nós | 109 |
| Número de linhas | 122 |
| Número de barras | 6 |
| Número de superfícies | 53 |
| Número de sólidos | 4 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,208 t |
| Dimensões (métricas) | 0,472 x 3,000 x 0,320 m |
| Dimensões (imperial) | 1.55 x 9.84 x 1.05 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
