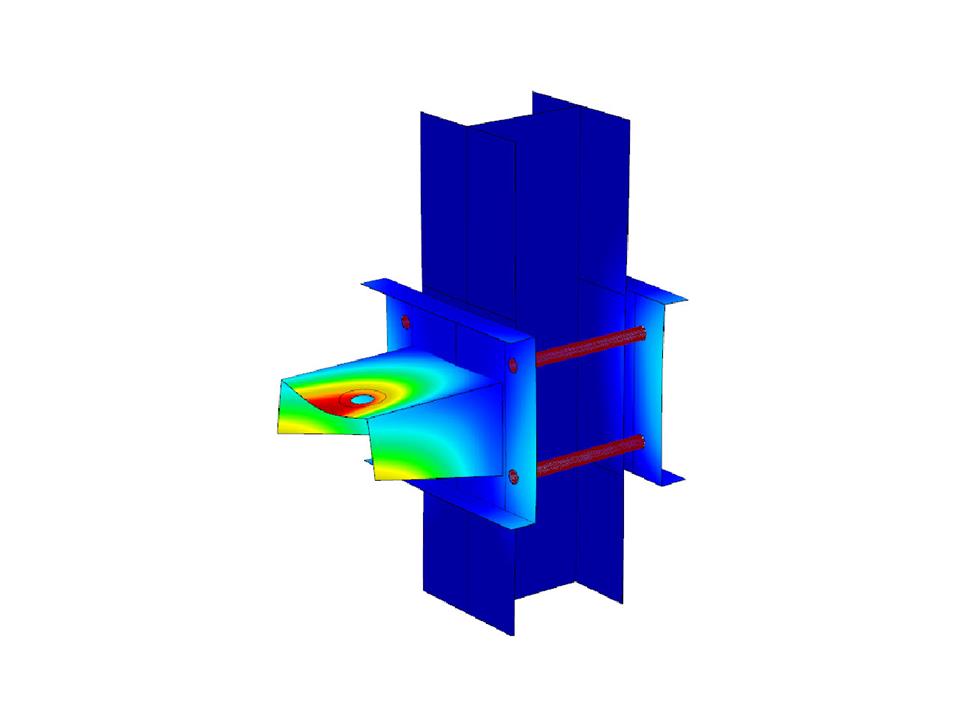

Téléchargez le modèle d'un assemblage par ceinturage. Ce modèle sert d'exemple pour la modélisation du contact entre les plaques du système de ceinturage et les semelles du poteau HEA. Un coefficient de glissement est défini et des précontraintes initiales sont utilisés pour empêcher le glissement du système.
Ce modèle est présenté dans le webinaire gratuit «Modélisation et calcul de solides dans RFEM» du 28 juillet 2021.
Système d'assemblage par ceinturage pour une potence
| Nombre de nœuds | 109 |
| Nombre de lignes | 122 |
| Nombre de barres | 6 |
| Nombre de surfaces | 53 |
| Nombre de solides | 4 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,208 t |
| Cotation fonctionnelle | 0,472 x 3,000 x 0,320 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
