Pilar de aço com fundação de betão.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rfs ou *.rf6). Para mais informações sobre modelos e blocos parametrizados, consulte o vídeo tutorial – SVT 010 | Criar e importar blocos – ver ligação abaixo.
O modelo foi criado pela equipa técnica da Dlubal Latam.

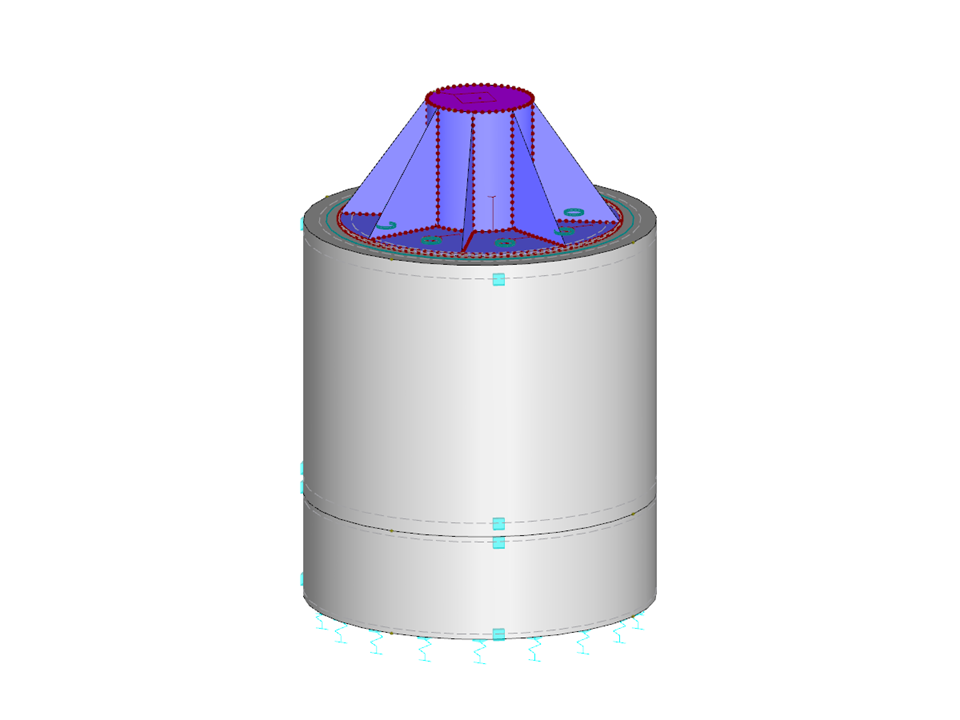

Base do pilar de aço
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 64 |
| Número de linhas | 67 |
| Número de barras | 8 |
| Número de superfícies | 42 |
| Número de sólidos | 3 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 2,112 t |
| Dimensões | 1,000 x 1,450 x 1,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
