Stahlstütze mit Betonfundament.
Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs bzw. *.rf6). Weitere Informationen zu den parametrisierten Modellen und Blöcken sind im Short Video Tutorial - SVT 010 zu finden. | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt.

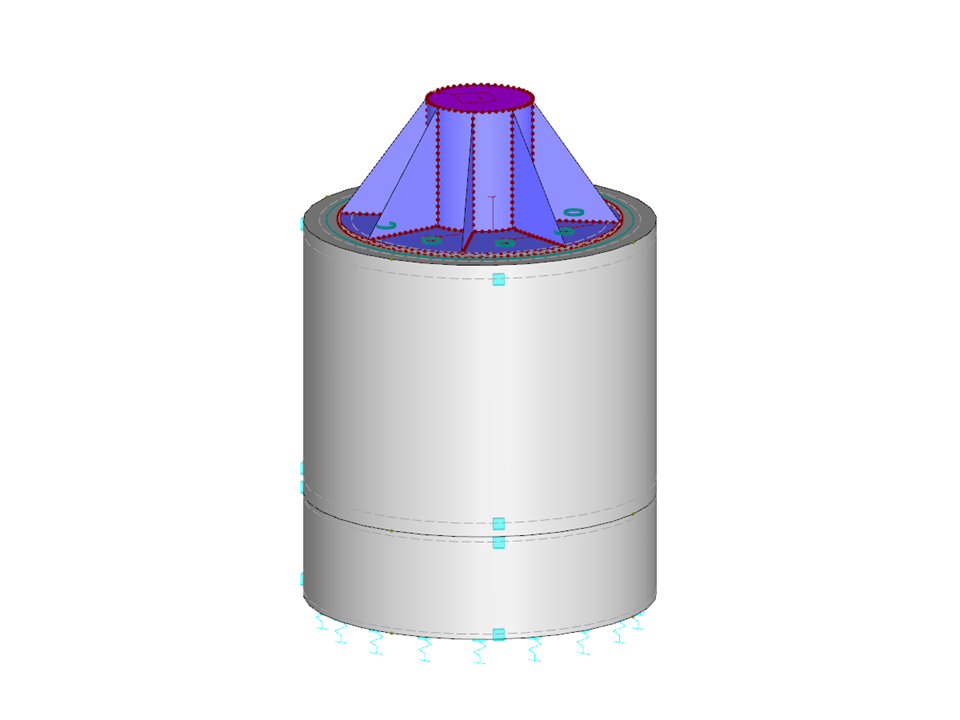

Stützenfuß aus Stahl
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 64 |
| Anzahl Linien | 67 |
| Anzahl Stäbe | 8 |
| Anzahl Flächen | 42 |
| Anzahl Volumenkörper | 3 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2,112 t |
| Abmessungen | 1,000 x 1,450 x 1,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
