Słup stalowy z fundamentem betonowym.
Plik do pobrania zawiera sparametryzowany model zapisany jako blok (plik typu *.rfs lub *.rf6). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w krótkim tutorialu wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model został stworzony przez zespół techniczny Dlubal Latam.

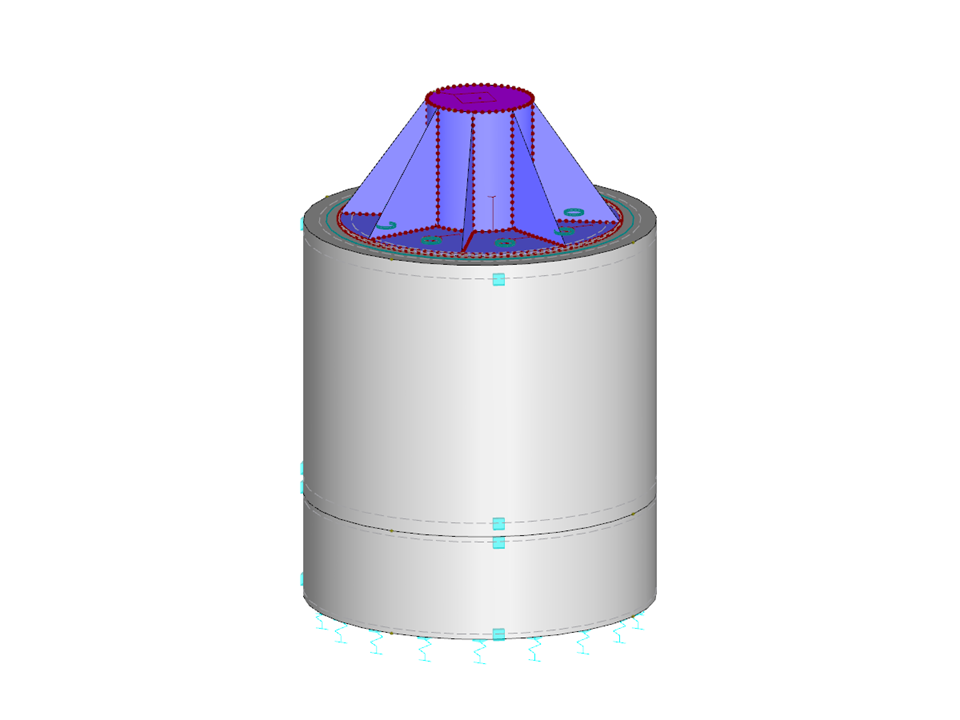

Stalowa podstawa słupa
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 64 |
| Liczba linii | 67 |
| Liczba prętów | 8 |
| Liczba powierzchni | 42 |
| Ilość brył | 3 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,112 t |
| Wymiarowanie | 1,000 x 1,450 x 1,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
