Pilar de acero con cimentación de hormigón.
El archivo para descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rfs o *.rf6). Para más información sobre los modelos y bloques parametrizados, vea el vídeo tutorial corto - SVT 010 | Creación e importación de bloques - vea el enlace a continuación.
El modelo fue creado por el equipo técnico de Dlubal Latam.

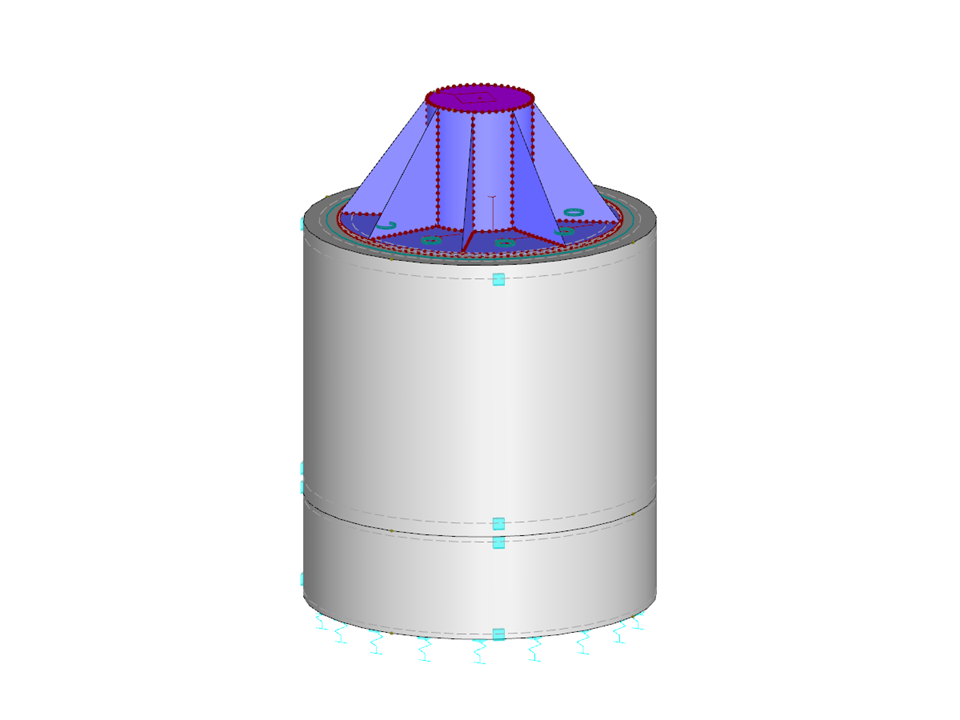

Base de pilar de acero
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 64 |
| Número de líneas | 67 |
| Número de barras | 8 |
| Número de superficies | 42 |
| Número de sólidos | 3 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 2.112 t |
| Dimensiones | 1,000 x 1,450 x 1,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
