Modelo criado pela equipa técnica da Dlubal Latam. O modelo também pode estar disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rfs).

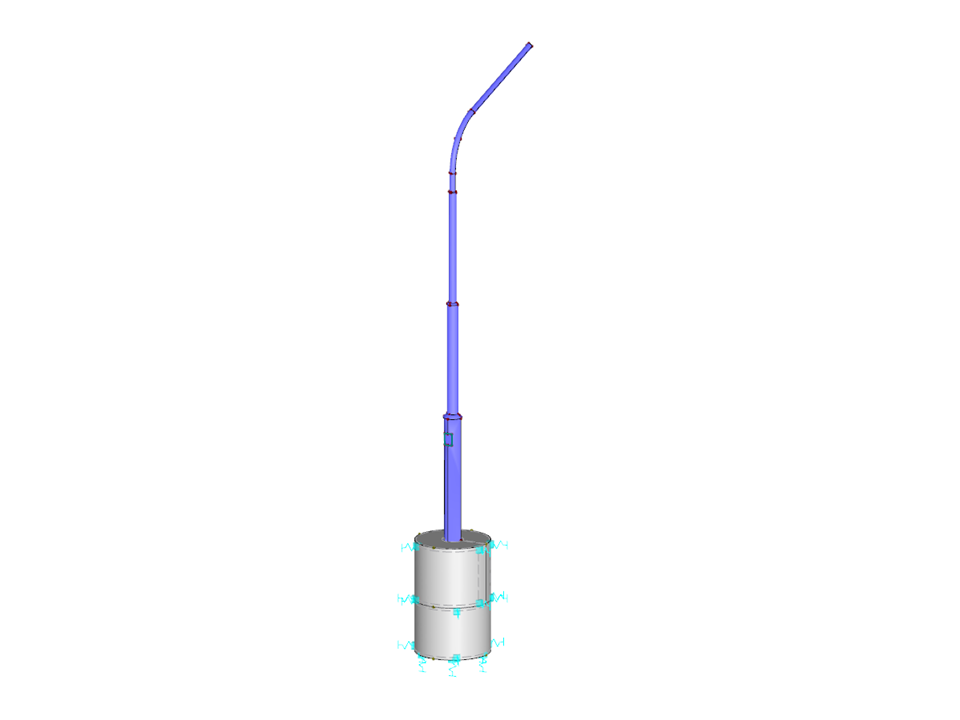

Pilar de iluminação pública com pedestal
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 64 |
| Número de linhas | 42 |
| Número de barras | 0 |
| Número de superfícies | 15 |
| Número de sólidos | 2 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 2 |
| Peso total | 1,285 t |
| Dimensões | 1,000 x 7,738 x 2,514 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
