Model stworzony przez zespół techniczny Dlubal Latam. Model może być również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rfs).

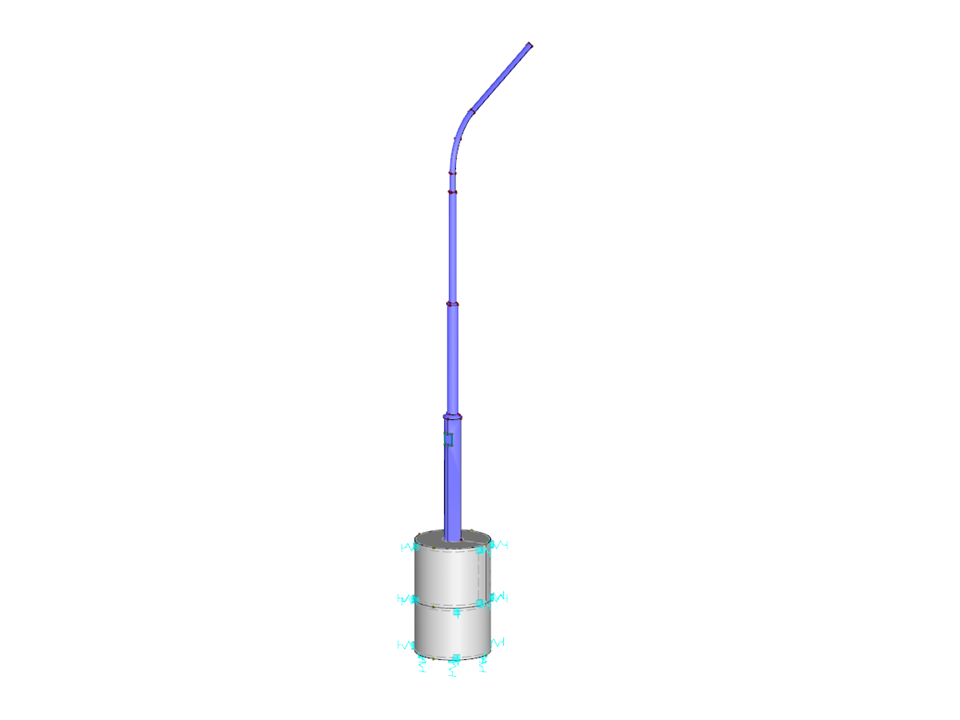

Kolumna oświetlenia publicznego z cokołem
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 64 |
| Liczba linii | 42 |
| Liczba prętów | 0 |
| Liczba powierzchni | 15 |
| Ilość brył | 2 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 1,285 t |
| Wymiarowanie | 1,000 x 7,738 x 2,514 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
