Un modelo creado por el equipo técnico de Dlubal Latam. El modelo también puede estar disponible como un bloque parametrizado en el sitio de Dlubal Latam.
El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rfs).

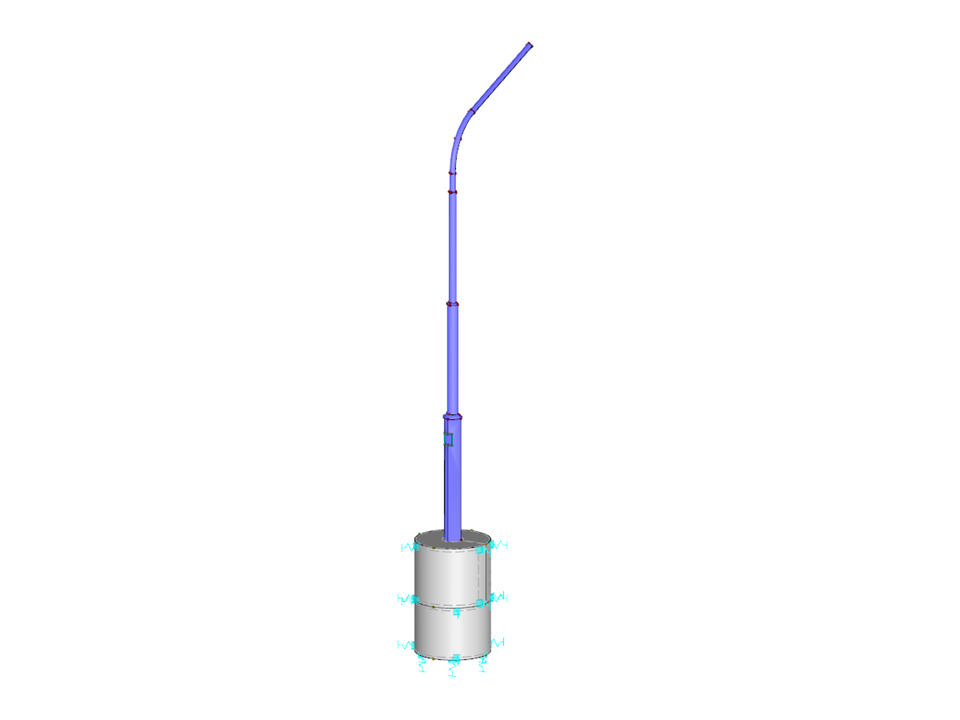

Columna de alumbrado público con pedestal
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 64 |
| Número de líneas | 42 |
| Número de barras | 0 |
| Número de superficies | 15 |
| Número de sólidos | 2 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 1.285 t |
| Dimensiones | 1,000 x 7,738 x 2,514 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
