Un modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle peut également être disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré en tant que bloc (type de fichier *.rfs).

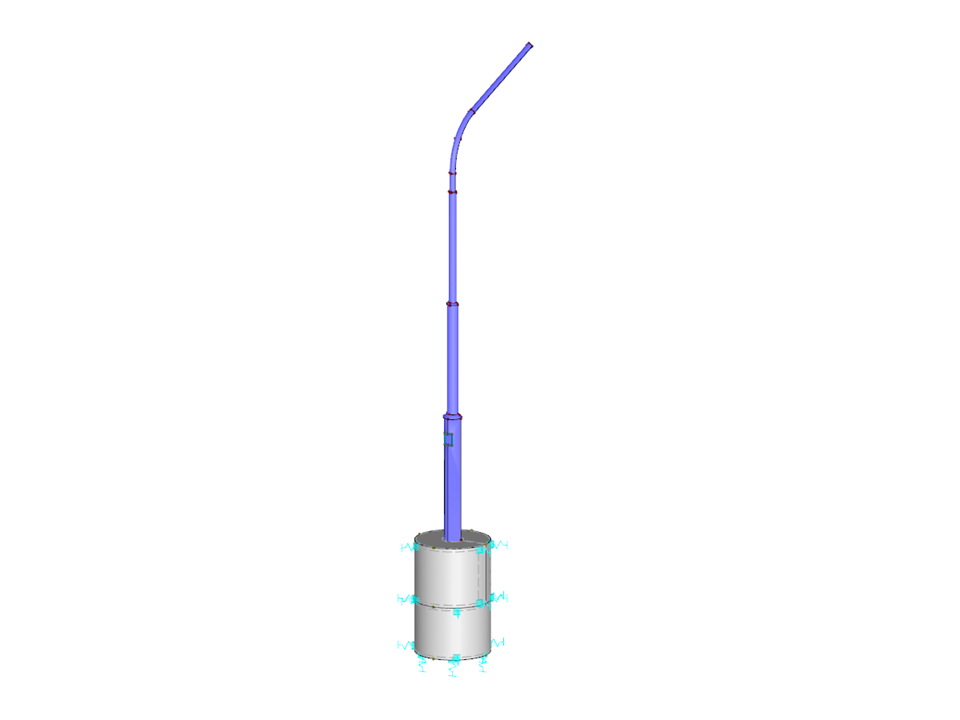

Colonne d'éclairage public avec socle
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 64 |
| Nombre de lignes | 42 |
| Nombre de barres | 0 |
| Nombre de surfaces | 15 |
| Nombre de solides | 2 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 1,285 t |
| Cotation fonctionnelle | 1,000 x 7,738 x 2,514 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
