Modelo criado pela equipa técnica da Dlubal Latam. O modelo também pode estar disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rfs).

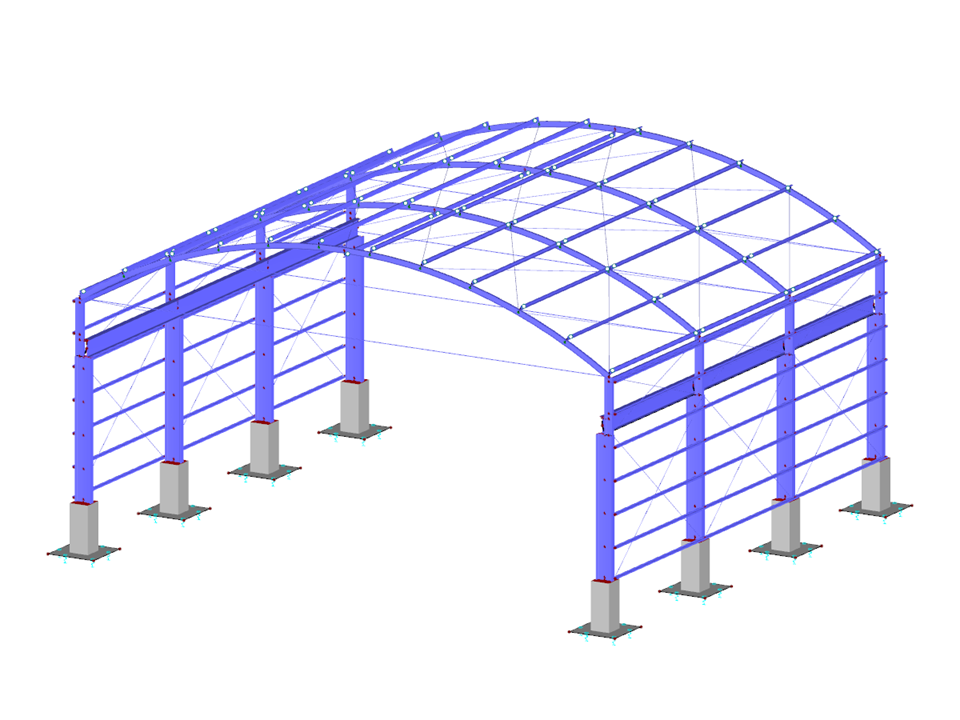

Armazém industrial com vigas de carril
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 260 |
| Número de linhas | 320 |
| Número de barras | 281 |
| Número de superfícies | 8 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 11 |
| Número de combinações de resultados | 2 |
| Peso total | 53,225 t |
| Dimensões | 21,750 x 19,750 x 11,850 m |
| Versão do programa | 5.25.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
