Model stworzony przez zespół techniczny Dlubal Latam. Model może być również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rfs).

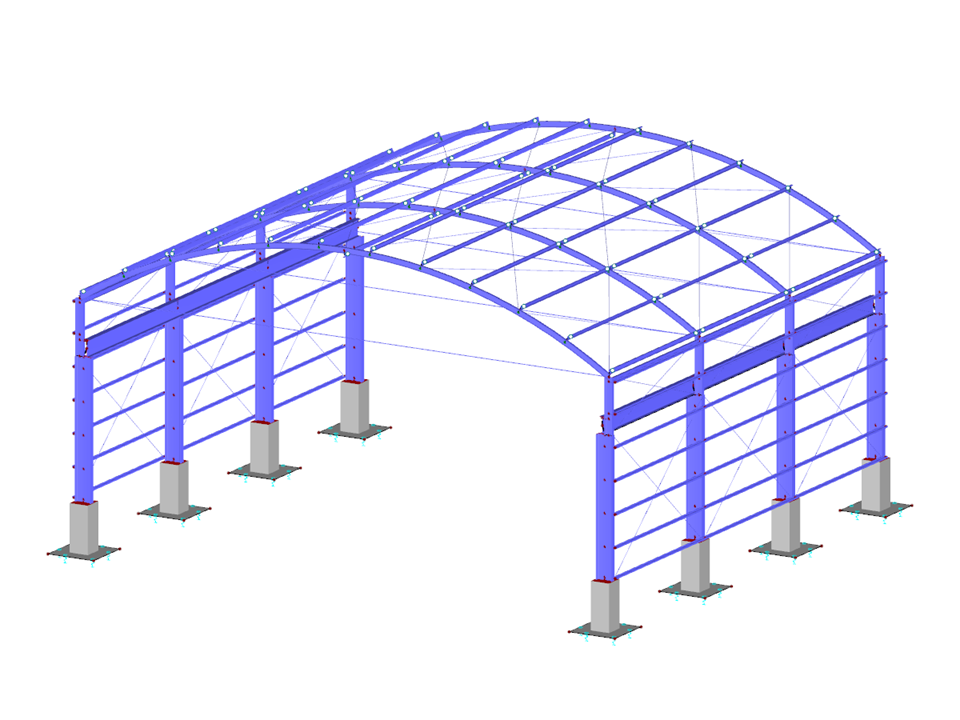

Magazyn przemysłowy z belką szynową
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 260 |
Liczba linii | 320 |
Liczba prętów | 281 |
Liczba powierzchni | 8 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 11 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 53,225 t |
Wymiarowanie | 21,750 x 19,750 x 11,850 m |
Wersja programu | 5.25.01 |
