Un modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle peut également être disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré sous forme de bloc (de type fichier *.rfs).

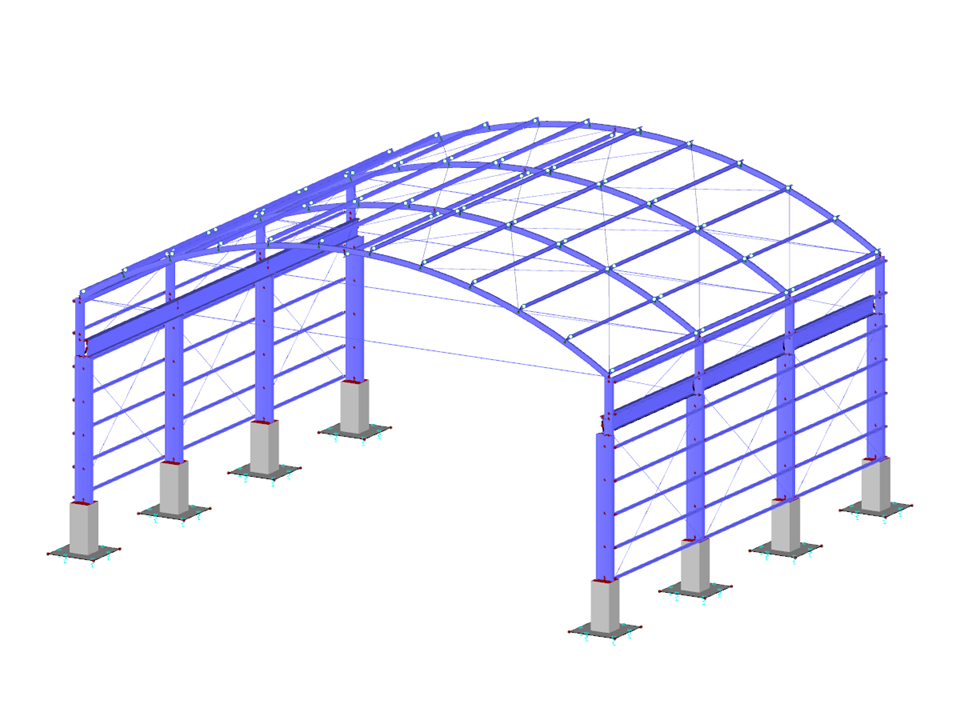

Entrepôt industriel avec poutre de rail
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 260 |
| Nombre de lignes | 320 |
| Nombre de barres | 281 |
| Nombre de surfaces | 8 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 11 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 53,225 t |
| Cotation fonctionnelle | 21,750 x 19,750 x 11,850 m |
| Version du logiciel | 5.25.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
