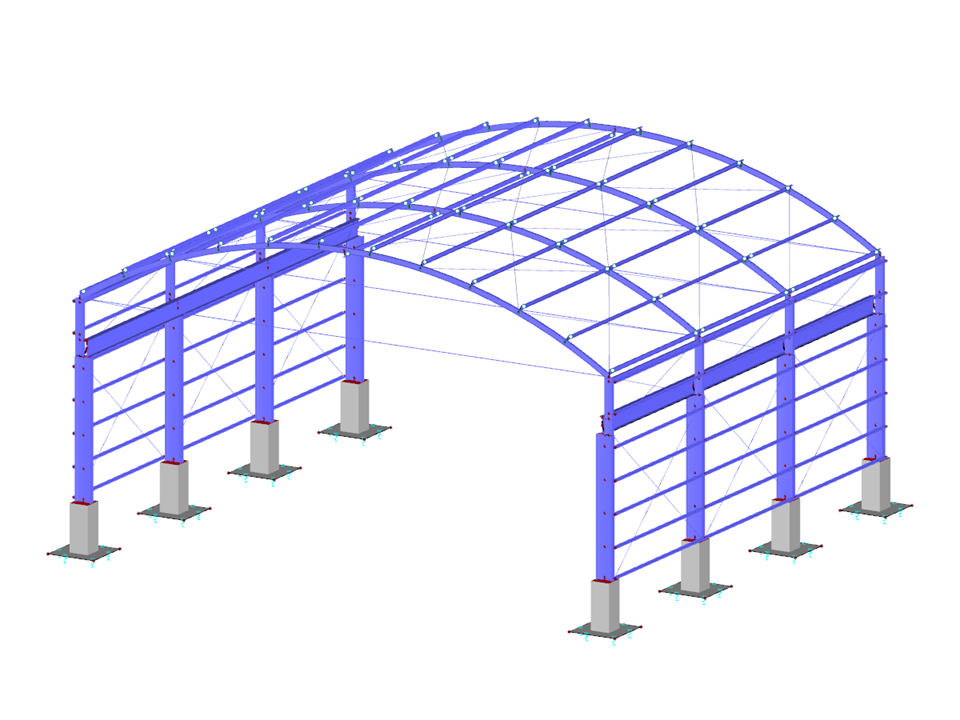

Nave industrial con viga de carril

Modelo para descarga

Volver a la descripción general del modelo

Volver a la descripción general del modelo

13. octubre 2021

002735

Estructura de acero | General

Descripción

Un modelo creado por el equipo técnico de Dlubal Latam. El modelo también puede estar disponible como bloque parametrizado en el sitio de Dlubal Latam.

Palabras clave

Soporte de un solo vano Vigas de carril

Número de nudos: 260
Número de líneas 320
Número de barras 281
Número de superficies 8
Número de casos de carga 4
Número de combinaciones de carga 11
Número de combinaciones de resultados 2
Masa total 53.225 t
Dimensiones 21,750 x 19,750 x 11,850 m
Versión del programa 5.27.00

0 0

Descargo de responsabilidad:

Modelos para descargar

Puede descargar este modelo estructural para usarlo con fines de formación o para sus proyectos. Sin embargo, no asumimos ninguna garantía u obligación por la precisión o integridad del modelo.
