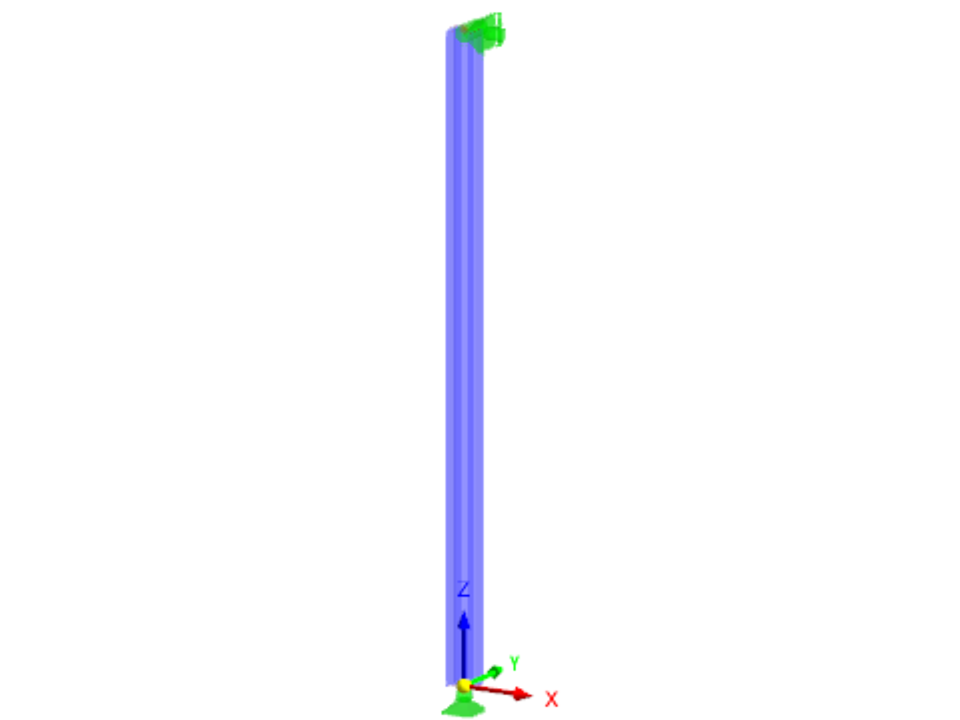

O pilar ASTM A992 14×132 W é carregado com as forças de compressão axial especificadas. O pilar é articulado na parte superior e inferior dos dois eixos. Determine se o pilar é adequado para absorver a carga apresentada na Figura 01 de acordo com o LRFD e o ASD.
Exemplo de verificação 001016
| Número de nós | 2 |
| Número de linhas | 1 |
| Número de barras | 1 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 1,797 t |
| Dimensões | 0,000 x 9,144 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
