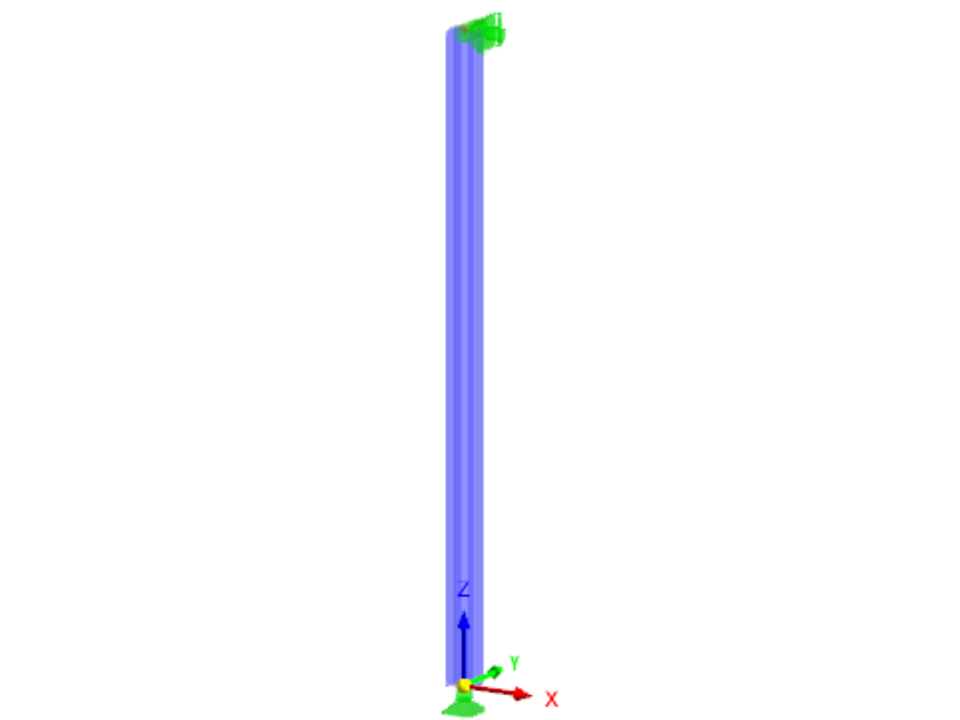

Un pilar en forma de W ASTM A992 14×132 se carga con los esfuerzos de compresión axial dados. El pilar está articulado en la parte superior e inferior en ambos ejes. Determine si el pilar es adecuado para soportar la carga mostrada en la figura 1 según LRFD y ASD.
Ejemplo de verificación 001016
| Número de nudos | 2 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1.797 t |
| Dimensiones | 0,000 x 9,144 x 0,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
