Sloup tvaru W podle ASTM A992 14×132 je zatížen danými osovými tlakovými silami. Sloup je nahoře i dole rotačně uložen. Na základě LRFD a ASD určíme, zda je sloup adekvátní pro přenos zatížení znázorněném na obrázku 1.

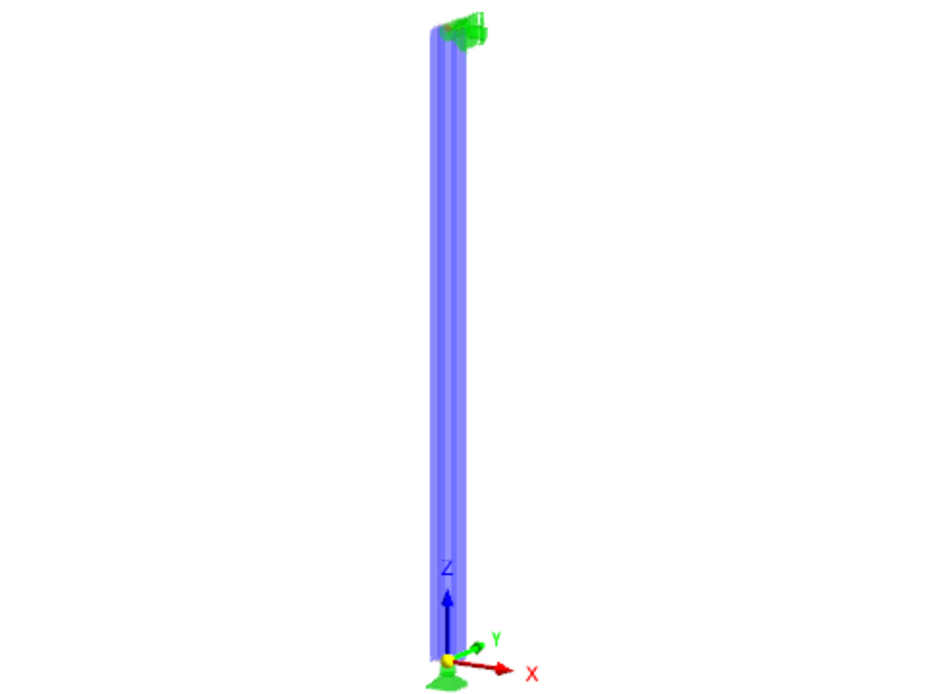

Verifikační příklad 001016
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,797 t |
| Rozměry | 0,000 x 9,144 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
