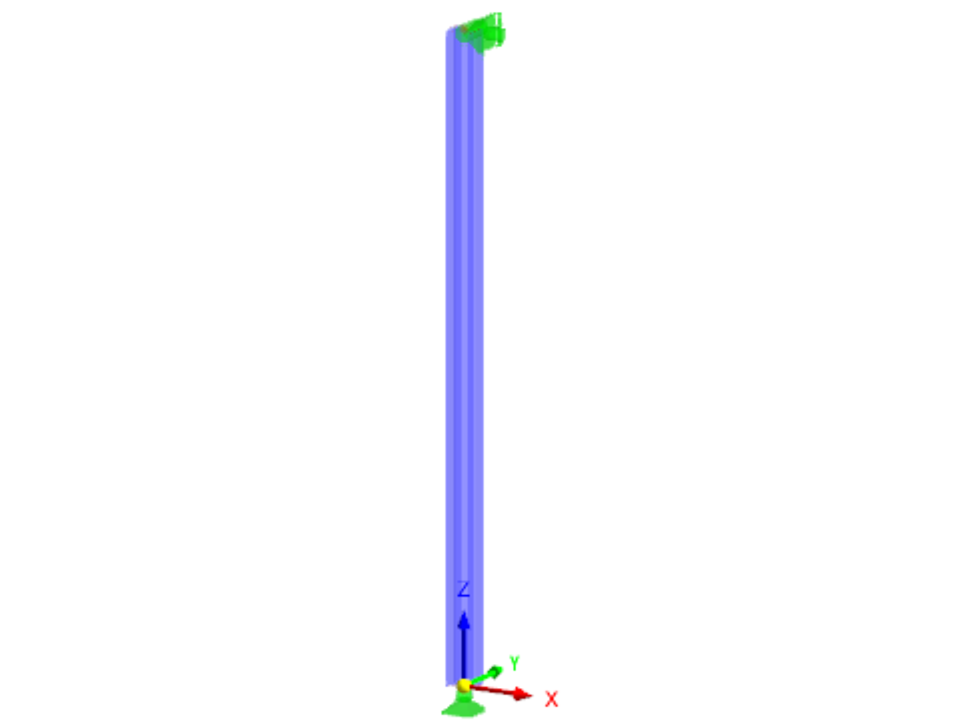

Un poteau en forme de W selon la norme ASTM A992 14 × 132 est chargé avec les forces de compression axiales données. Le poteau est articulé en haut et en bas sur les deux axes. Déterminez si le poteau est adéquat pour supporter la charge indiquée sur la Figure 1 selon les analyses LRFD et ASD.
Exemple de vérification 001016
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 1,797 t |
| Cotation fonctionnelle | 0,000 x 9,144 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
