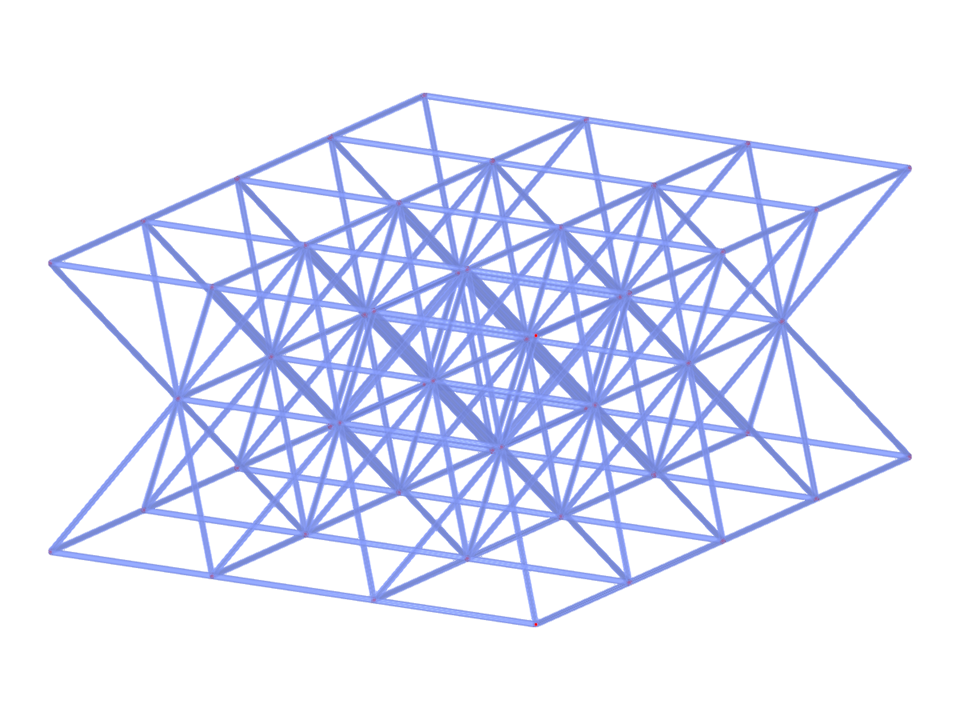

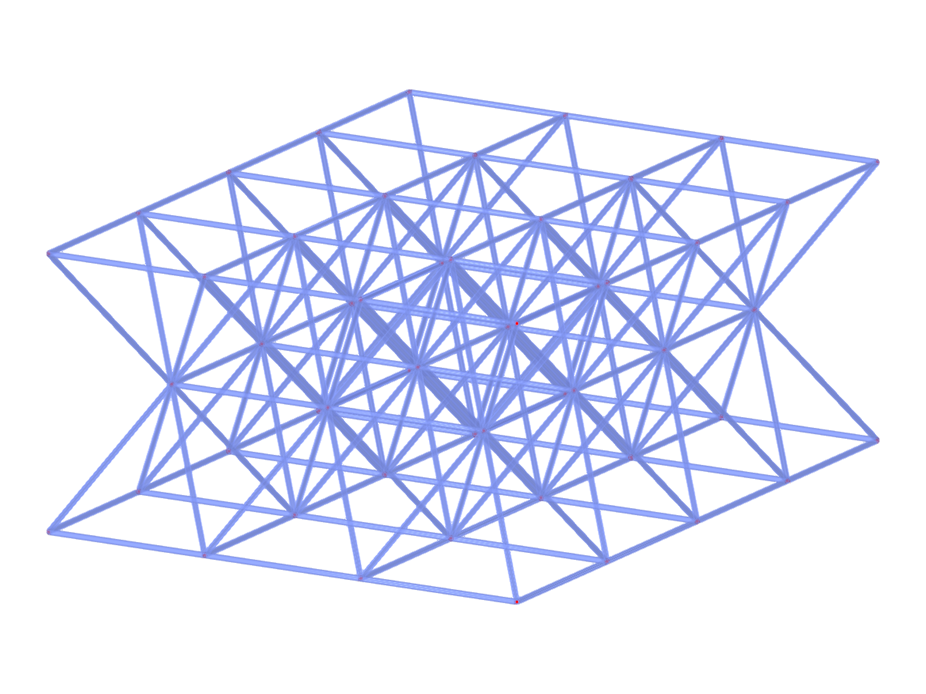

Estrutura de pórtico espacial | Devido ao padrão da estrutura, o número de vãos na direção X ou Y deve ser aumentado ou reduzido 'um' passo em relação ao nível anterior.
exemplo:
para n = 4
nx1, nx2, nx3, nx4 = 3, 4, 5, 6
ny1, ny2, ny3, ny4 = 4, 3, 4, 5
Por causa da multiplicidade, os números de nx e ny são os mesmos no início e, infelizmente, os blocos começam com ASSERT.
O número mínimo de níveis é 2.
3TS001 | Estrutura espacial de pórticos
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 52 |
Número de linhas | 175 |
Número de barras | 175 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 4,011 t |
Dimensões | 7,500 x 4,000 x 10,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
