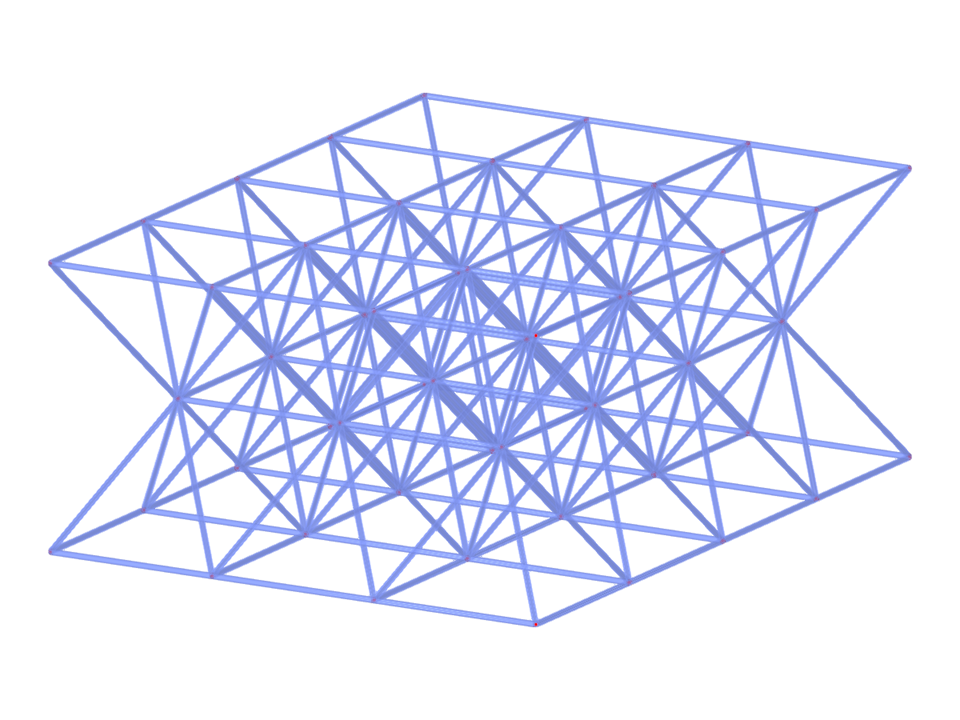

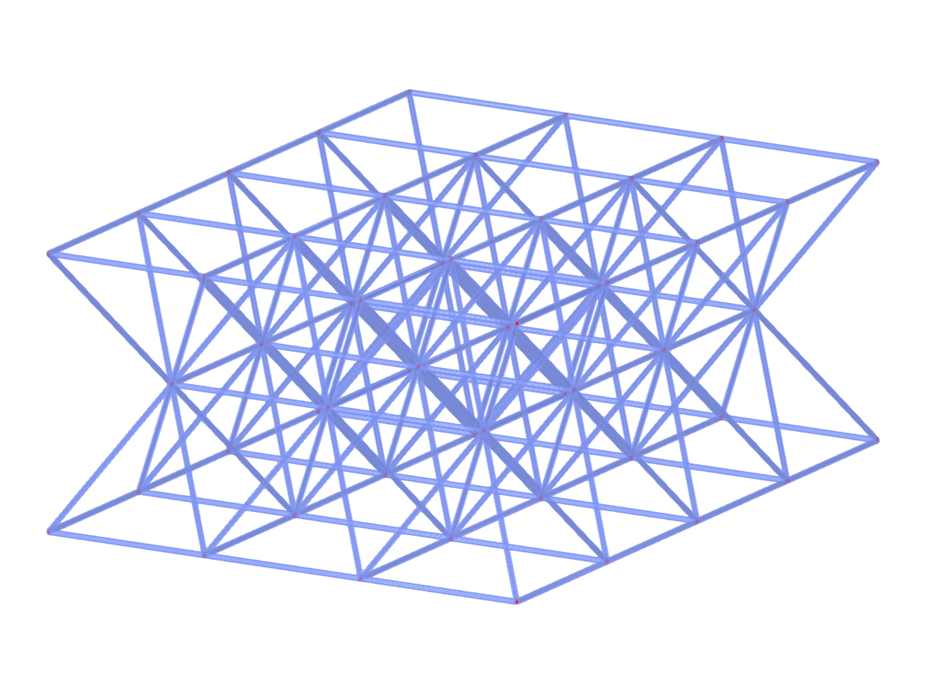

Estructura espacial del pórtico | Debido al patrón de la estructura, el número de vanos en dirección X o Y se debe aumentar o disminuir 'un' paso desde el nivel anterior.
ejemplo:
para n = 4
nx1, nx2, nx3, nx4 = 3, 4, 5, 6
ny1, ny2, ny3, ny4 = 4, 3, 4, 5
Debido a la multiplicidad, el número de nx y ny es el mismo al principio y, desafortunadamente, los bloques comienzan con ASSERT.
El número mínimo de niveles es 2.
3TS001 | Estructura del marco espacial
Los parámetros de los bloques se pueden editar dinámicamente | |
Número de nudos | 52 |
Número de líneas | 175 |
Número de barras | 175 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 4.011 t |
Dimensiones | 7,500 x 4,000 x 10,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
