Prostorová rámová konstrukce | Vzhledem k uspořádání konstrukce by měl být počet polí ve směru X nebo Y zvýšen nebo snížen o 'jeden' krok oproti předchozí úrovni.
příklad:
pro n = 4
nx1, nx2, nx3, nx4 = 3, 4, 5, 6
ny1, ny2, ny3, ny4 = 4, 3, 4, 5
Vzhledem k násobnosti je počet nx a ny na začátku stejný a bloky bohužel začínají na ASSERT.
Minimální počet úrovní je 2.

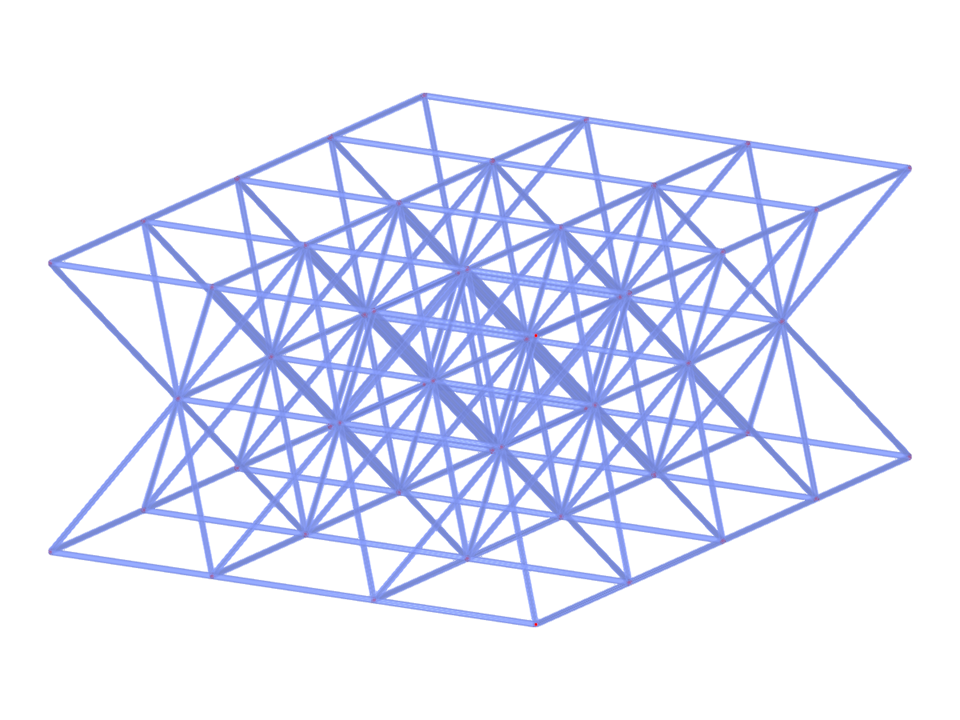

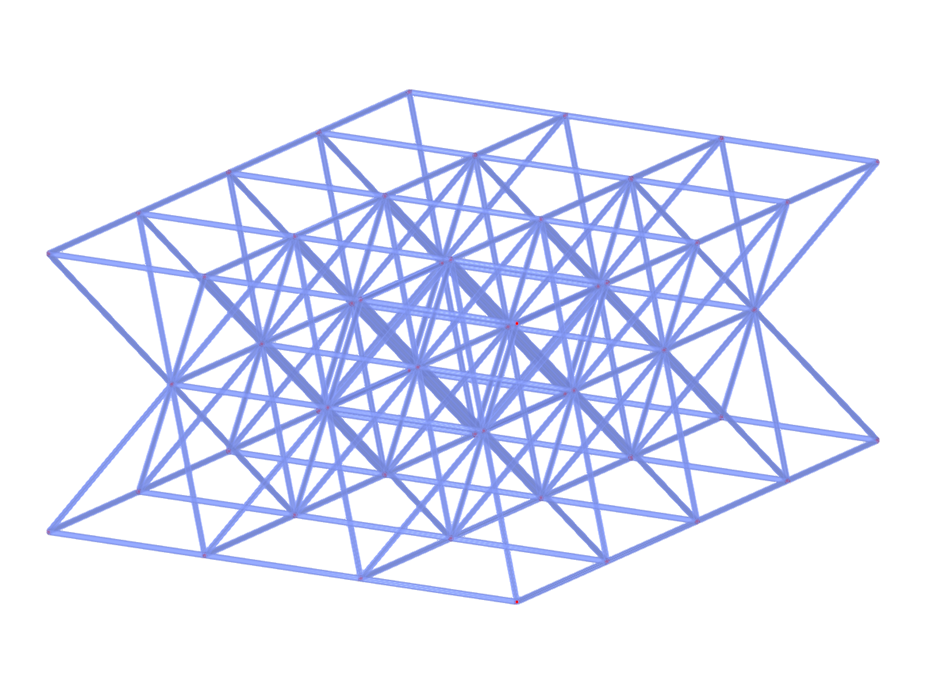

3TS001 | Prostorová rámová konstrukce
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 52 |
| Počet linií | 175 |
| Počet prutů | 175 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 4,011 t |
| Rozměry | 7,500 x 4,000 x 10,000 m |
