Estrutura de membrana tensionada suportada por quatro pilares, com a forma calculada no programa de cálculo estrutural RFEM 6.

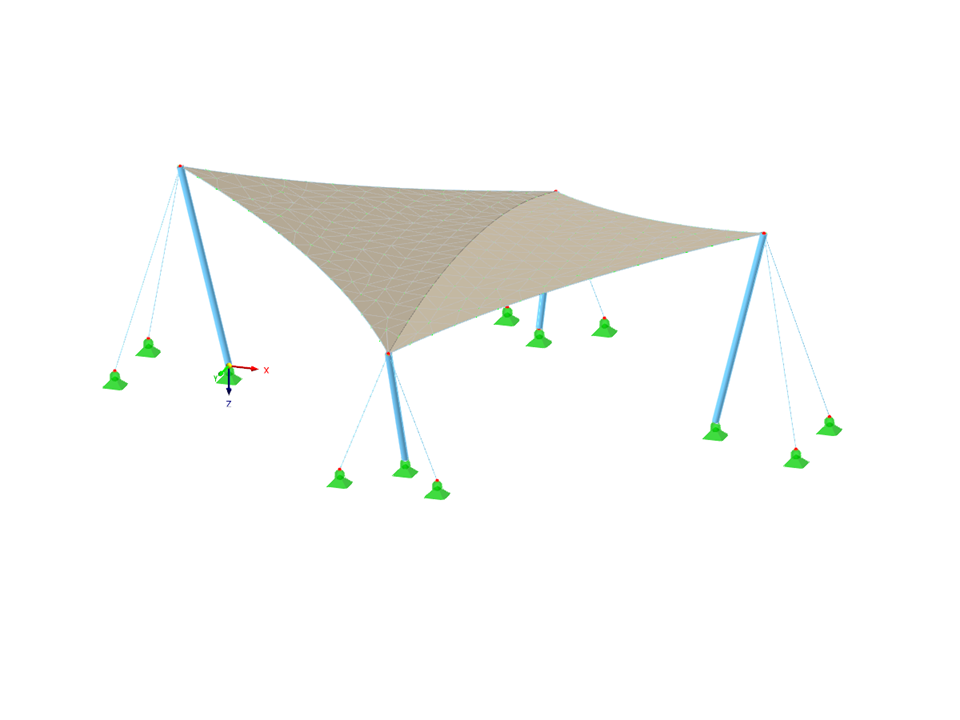

Estrutura de cobertura de membrana suportada por quatro pilares
| Número de nós | 16 |
| Número de linhas | 17 |
| Número de barras | 16 |
| Número de superfícies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,311 t |
| Dimensões | 14,000 x 4,000 x 10,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
