Tahová membránová konstrukce podepřená čtyřmi sloupy, jejíž tvar byl vypočítán v programu RFEM 6 pro statickou analýzu.

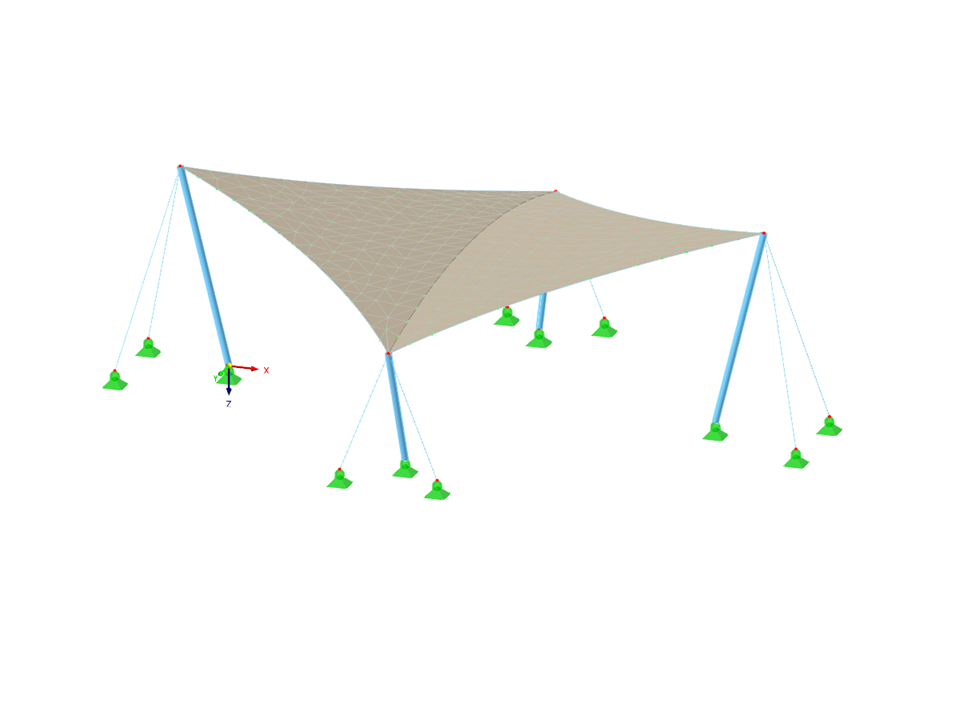

Membránová střecha podepřená čtyřmi sloupy
| Počet uzlů | 16 |
| Počet linií | 17 |
| Počet prutů | 16 |
| Počet ploch | 2 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,311 t |
| Rozměry | 14,000 x 4,000 x 10,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
