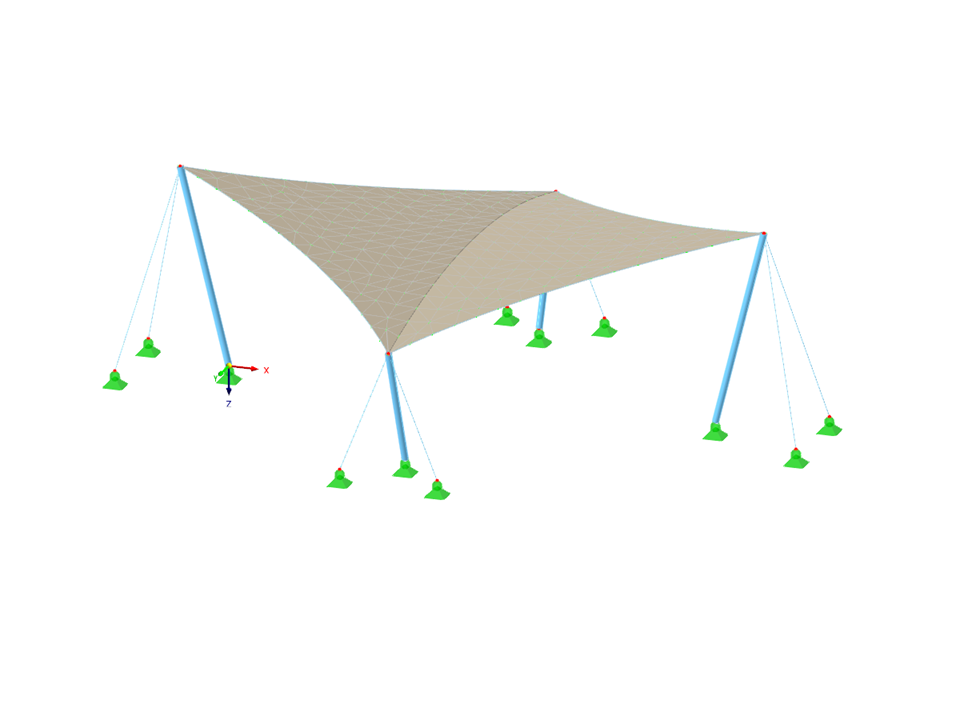

Tensostruttura a membrana supportata da 4 colonne con la forma calcolata nel software di analisi strutturale RFEM 6.
Copertura a membrana sostenuta da 4 colonne
| Numero di nodi | 16 |
| Numero di linee | 17 |
| Numero di aste | 16 |
| Numero di superfici | 2 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,311 t |
| Dimensioni | 14.000 x 4.000 x 10.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
