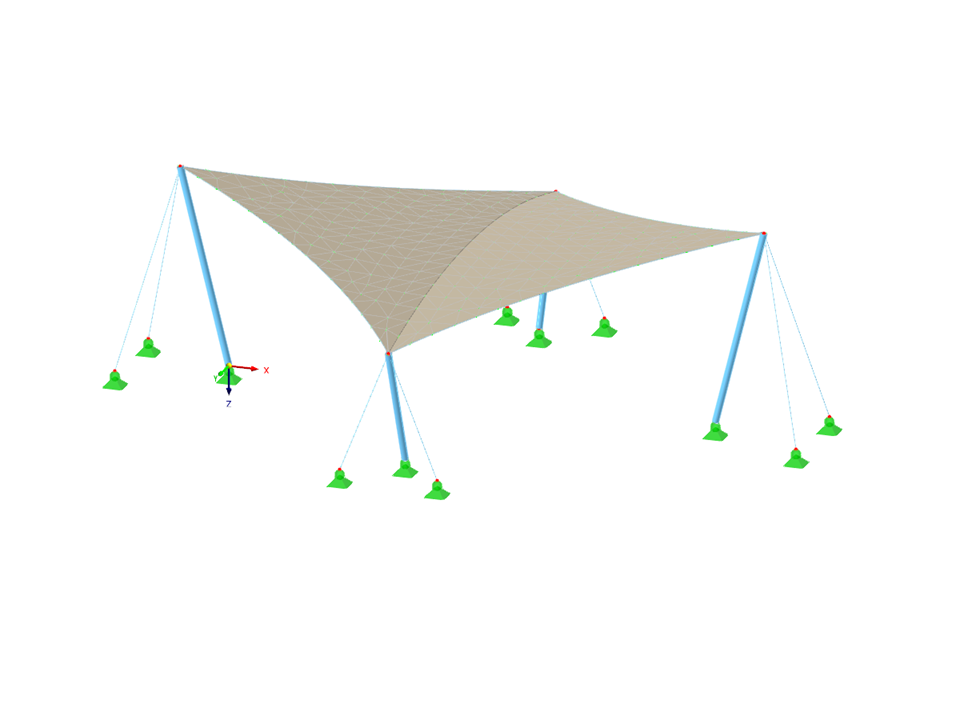

Dach membranowy wsparty na 4 słupach

Model do pobrania

6. lipca 2022

003534

Abdulrzzak Ali

RFEM 6

Pręty | Powierzchnie

Konstrukcje membranowe | Ogólne informacje

Konstrukcje stalowe | Ogólne informacje

Opis

Rozciągliwa konstrukcja membranowa podparta na 4 słupach o kształcie obliczonym w programie RFEM 6.

Słowa kluczowe

konstrukcje membranowe kabel Stal Wytrzymałość na rozciąganie znajdowanie kształtu

Skomentuj...

0 Komentarz

Liczba węzłów 16
Liczba linii 17
Liczba prętów 16
Ilość powierzchni 2
Ilość brył 0
Ilość przypadków obciążenia 1
Ilość KO 0
Ilość kombinacji wyników 0
Ciężar całkowity 0,311 t
Wymiarowanie 14 000 x 4000 x 10 000 m²

1 0

Wyłączenie odpowiedzialności

Pobieranie modeli do analizy statyczno-wytrzymałościowej

Ten model konstrukcyjny można pobrać i wykorzystać w celach szkoleniowych lub w swoich projektach. Nie przejmujemy jednak żadnej gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modelu.
