Faça o download do modelo da estrutura de abrigo em alumínio criada no RFEM 6.

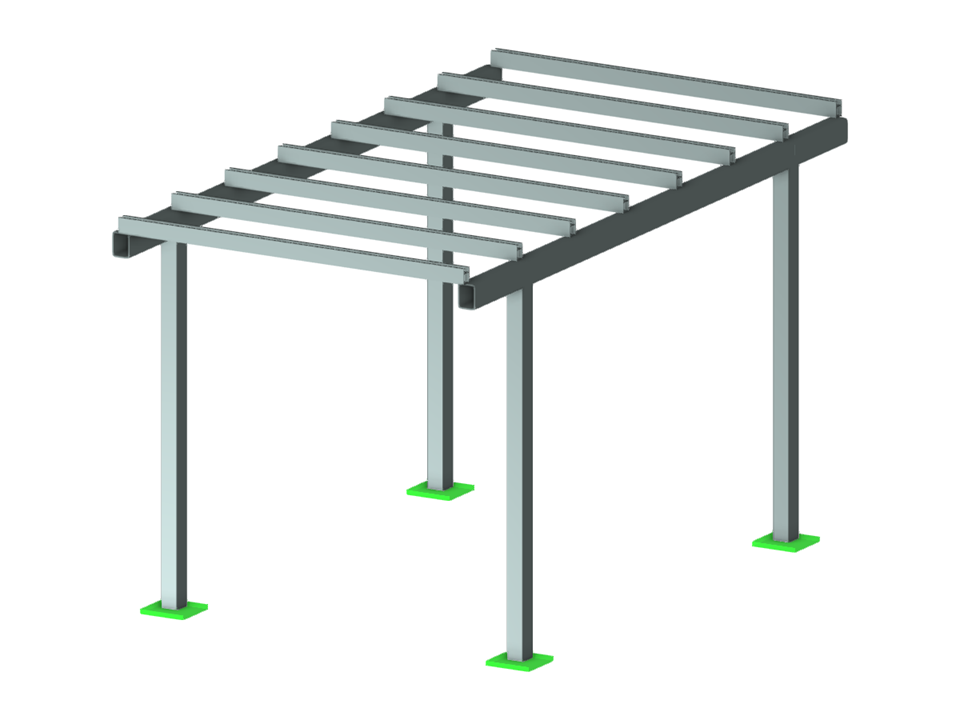

Estrutura do abrigo
| Número de nós | 20 |
| Número de linhas | 26 |
| Número de barras | 26 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 28 |
| Número de combinações de resultados | 0 |
| Peso total | 0,444 t |
| Dimensões | 3,000 x 3,000 x 5,600 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
